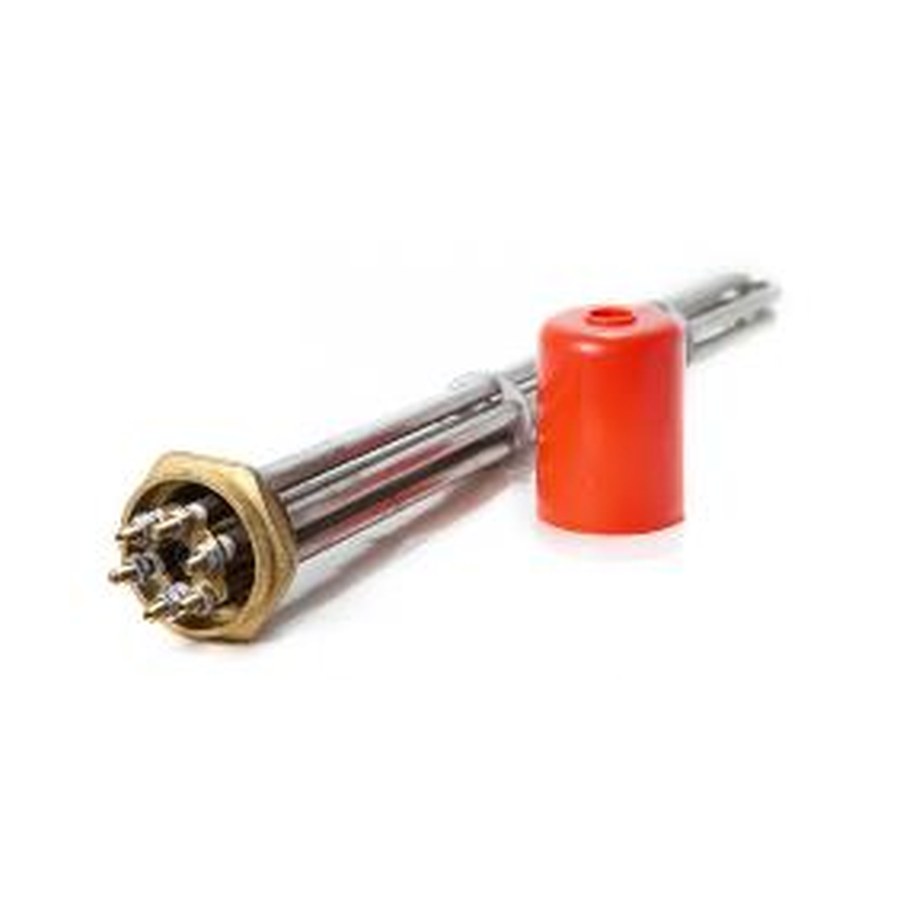

Блок ТЭН прямой 9000 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=350мм, фото из каталога

Блок ТЭН · 9 кВт

Блок ТЭН прямой 9000 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=350мм

123фланец / резьба · вид сверху
9 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: проверьте эти параметры

  • Общая мощность блока: 9 кВт. Сравните с вашей старой деталью.
  • Подключение к сети: 380 В (трехфазное). Убедитесь, что ваша схема рассчитана на это напряжение.
  • Резьба крепления: 1 1/4 дюйма (42 мм). Проверьте диаметр посадочного места или контргайки.
  • Длина трубки (без резьбы и шпилек): 350 мм. Измерьте от торца до торца прямого участка.
  • Материал корпуса: нержавеющая сталь. Осмотрите внешнюю поверхность и резьбу.

Что прислать именно для этого товара

  • Фото вашей старой детали с четким видом резьбы, контактных шпилек и общей формы.
  • Измеренную длину трубки, если она отличается от 350 мм или вы сомневаетесь.
  • Уточните, нужна ли маркировка на корпусе. Делаем по образцу, фото, чертежу.
  • Если блок монтируется в нестандартный фланец, приложите его эскиз или фото.
  • Укажите количество штук в заказе, если требуется партия.

Если нужен не точно такой же

По заказу меняем мощность, напряжение, длину трубки и тип крепления. Делаем по образцу, фото, чертежу. Для этого достаточно прислать старую деталь или ее размеры с указанием желаемых изменений.

Где применяют такие нагреватели

Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей монтируется в герметичной оболочке внутри корпуса котла. Также они используются в ваннах длительной пастеризации молока, где нагреватель устанавливается в водяной рубашке ванны и нагревает воду, передающую тепло продукту через стенку.

Вопросы

Можно ли сделать этот блок на 220 В?

Да, сделаем. Пришлите фото и укажите новое напряжение.

Подойдет ли резьба 1 1/4 под ваш блок, если у меня отверстие 42 мм?

Да, резьба 1 1/4 дюйма соответствует наружному диаметру 42 мм. Это стандартное исполнение.

Если мне нужно изменить длину трубки, это возможно?

Да, сделаем другую длину. Приложите к заказу точный размер.

Можно заменить нержавейку на другой материал для агрессивной среды?

Да, сделаем из другого металла по вашему образцу. Пришлите фото и укажите среду.
