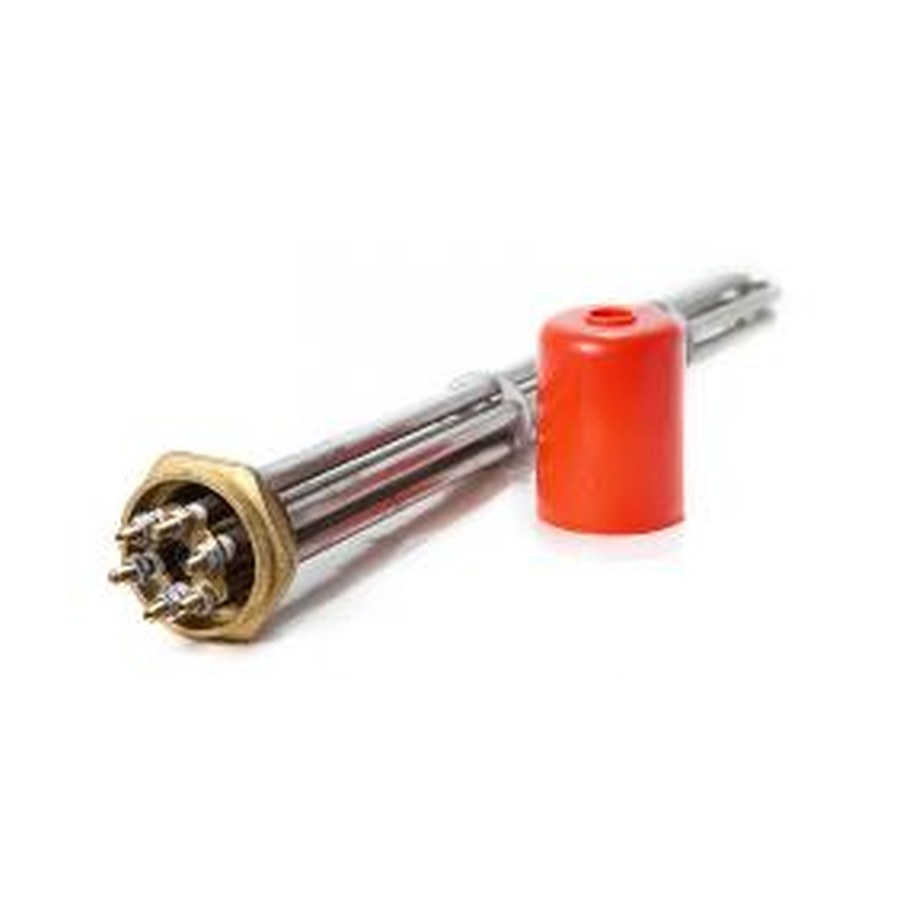

Блок ТЭН прямой 3000 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=290мм, фото из каталога

Блок ТЭН · 3 кВт

Блок ТЭН прямой 3000 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=290мм

123фланец / резьба · вид сверху
3 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните форму и размеры: это блок из нескольких ТЭН на общей планке, прямой, без ребер. Длина трубки (по оболочке) 290 мм.
  • Проверьте крепление: резьба 1 1/4" (42 мм) на корпусе блока. Убедитесь, что посадочное отверстие и гайка совпадают.
  • Посчитайте выводы: для напряжения 380 В стандартное подключение «звезда» или «треугольник». Уточните количество клемм на вашей старой детали.
  • Мощность блока 3000 Вт (3 кВт). Если старая деталь имела другую мощность, это не ваш вариант.
  • Материал оболочки и планки - нержавейка. Осмотрите старую деталь на предмет коррозии или магнитных свойств.

Что прислать именно для этого товара

  • Фото старого блока с линейкой или штангенциркулем у резьбы и общей длины.
  • Фото клеммной колодки или схемы подключения (если есть) с указанием числа выводов.
  • Уточните, на какое напряжение рассчитана ваша сеть (220 или 380 В) и схема соединения нагревателей внутри блока.
  • Сообщите, есть ли на старом блоке маркировка по току или сопротивлению (можно замерить мультиметром).
  • Если блок устанавливался в какой-то кожух или бак, приложите фото места установки и размеры посадочного отверстия.

Если нужен не точно такой же

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, тип резьбы, количество нагревателей в блоке, напряжение и мощность, а также материал оболочки под вашу среду. Для изменений пришлите старую деталь или её подробные замеры.

Где применяют такие нагреватели

Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где они используются как догрев или ТЭН-вставка. Нагреватель врезается в штатную бобышку котла или в обвязку. Также нагреватели устанавливают в промышленные электрокотлы отопления в герметичной оболочке внутри корпуса котла. В ваннах длительной пастеризации молока нагреватель монтируется в водяной рубашке и нагревает воду, которая через стенку передаёт тепло продукту.

Вопросы

Можно ли сделать этот блок на 220 В?

Да, сделаем. Пришлите фото старого блока и укажите, сколько нагревателей должно быть в сборке.

Подойдет ли этот блок, если у меня другое крепление (не резьба 1 1/4")?

Да, сделаем с вашим креплением. Для этого пришлите образец крепежа или чертеж посадочного места.

Нужна длина не 290 мм, а 350 мм. Вы сделаете?

Да, сделаем нужную длину. Приложите к заказу фото старой детали с замером длины трубки.

Рабочая среда агрессивная (щелочь, кислота). Подойдет ли нержавейка?

Да, подберем материал под вашу среду. Сообщите состав и температуру среды, а также приложите фото старого нагревателя.
