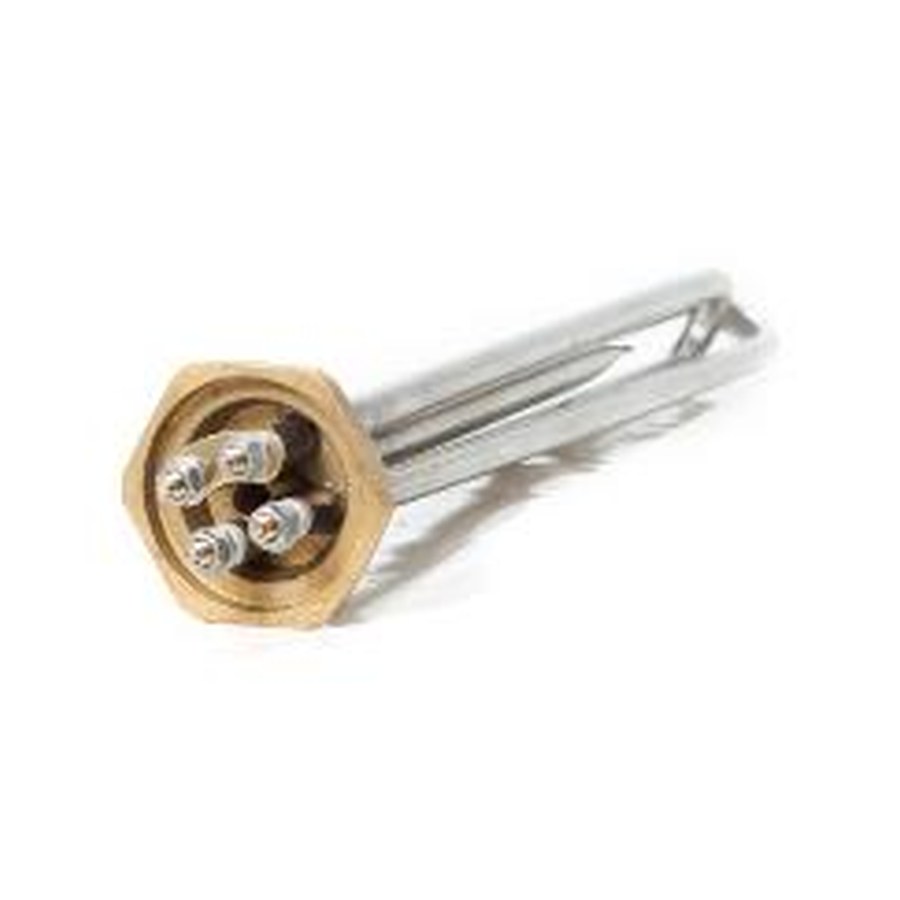

Блок ТЭН прямой 2500 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=180мм (Два ТЭНа), фото из каталога

Блок ТЭН · 2,5 кВт

Блок ТЭН прямой 2500 W (220/380 V) на резьбе 1 1/4" (42мм) из нержавейки / L=180мм (Два ТЭНа)

123фланец / резьба · вид сверху
2,5 кВт мощность
380 В напряжение

Блок как у вас или с другим составом

Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:

Составчисло ТЭН подбираем под нужную мощность блока
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Схемана 380 В подключаем звездой или треугольником
Фланец и резьбафланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак
Трубкинержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить совпадение с вашим образцом

  • Сравните общую длину блока: 180 мм.
  • Убедитесь, что резьба крепления 1 1/4 дюйма (42 мм) подходит к вашему отверстию.
  • Проверьте количество ТЭНов в блоке: два.
  • Мощность блока: 2500 Вт (2,5 кВт), напряжение 380 В.
  • Материал корпуса нержавеющая сталь (подходит для контакта с водой или слабоагрессивными средами).

Что прислать для заказа этой детали

  • Фото старого блока ТЭН с торца и сбоку.
  • Фото места установки (резьбового отверстия или фланца) с указанием диаметра резьбы.
  • Замер общей длины и длины активной части (если есть возможность).
  • Уточните, какое напряжение подаётся на оборудование, если оно отличается от 380 В.
  • Сообщите, в какой среде работает нагреватель (вода, масло, раствор).

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину, мощность, напряжение, материал корпуса, тип резьбы или количество ТЭНов в блоке. Сообщите нужные параметры, и мы изготовим под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в блок ТЭН для твердотопливного котла, где используются в качестве догрева или ТЭН-вставки. Также их устанавливают в промышленных электрокотлах отопления в составе блоков трубчатых электронагревателей. Нагреватели применяют в ваннах длительной пастеризации молока, где они монтируются в водяной рубашке ванны.

Вопросы

Мне нужно напряжение 220 В, а не 380 В. Вы сделаете такой же блок?

Да, сделаем на 220 В. Пришлите фото старого образца и укажите мощность, которая вам нужна.

У меня крепление не на резьбу, а под фланец. Можно заменить крепление?

Да, сделаем под ваш тип крепления. Приложите фото и размеры фланца или посадочного места.

Нужна длина больше 180 мм, например 250 мм. Это возможно?

Да, меняем длину под ваш заказ. Пришлите чертёж или точный замер с фото.

Нагреватель будет работать в масле. Нержавейка подойдёт?

Для масла сделаем из стали другой марки. Укажите среду и температуру, подберём материал.
