Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка по старому нагревателю

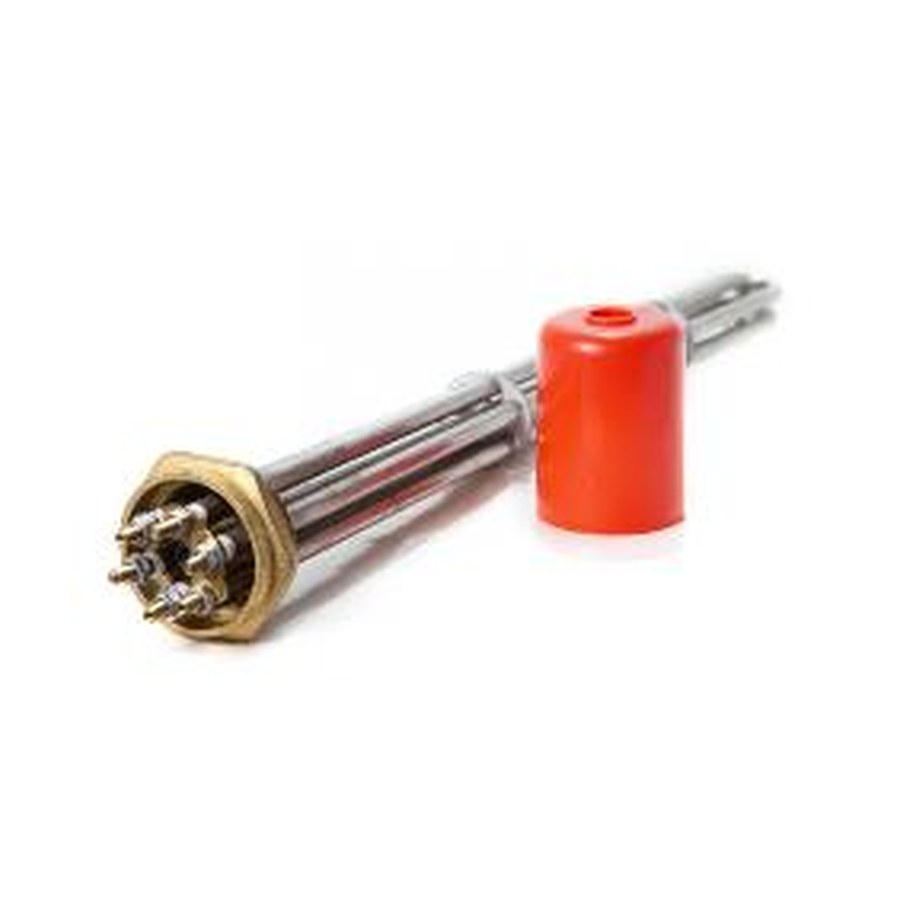

- Сравните форму и габарит: прямой блок ТЭН, длина трубки 280 мм.
- Проверьте крепление: резьба 1 1/4" (42 мм).
- Убедитесь, что мощность 2500 W (2,5 кВт) и напряжение 220/380 V.
- Посмотрите на материал: трубки и, вероятно, штуцер из нержавейки.
- Оцените расположение и количество выводов: на блоке ТЭН обычно два контакта для подключения.
Что прислать для заказа этой детали
- Фото старого блока ТЭН с чётким изображением крепления и выводов.
- Размеры: длина трубки (уточните L=280 мм) и диаметр резьбы 1 1/4".
- Надпись или бирку с мощностью (2,5 кВт) и напряжением (380 В), если сохранились.
- Укажите, какое именно оборудование используете (например, модель котла или бойлера).
- Приложите эскиз или чертёж, если геометрия отличается от стандартной.
Если нужен не точно такой же
Делаем по вашему образцу, фото или чертежу. По заказу меняем длину трубки, тип крепления или материал под агрессивную среду. Напряжение и мощность корректируем под вашу сеть.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы в качестве врезного резьбового блока для догрева, в промышленные электрокотлы отопления внутри корпуса, а также в ванны длительной пастеризации молока, где блок нагревает воду в рубашке ванны.
Вопросы
Можно ли сделать этот блок ТЭН на другое напряжение, например 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото вашего оборудования.
Подойдёт ли этот нагреватель, если у меня резьба не 1 1/4", а другая?
Да, сделаем с нужным вам креплением. Для этого укажите тип и размер резьбы или приложите фото старой детали.
Нужна другая длина трубки, например короче 280 мм. Возможно?
Да, сделаем нужную длину. При заказе уточните требуемый размер L.
А если мне нужен нагреватель из другого материала, не из нержавейки?
Да, сделаем из материала под вашу среду. Пришлите информацию о рабочей среде и фото старого нагревателя.
