ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн для кипятильника SMR013 1.5 Квт, 16*14см

1,5 кВт мощность

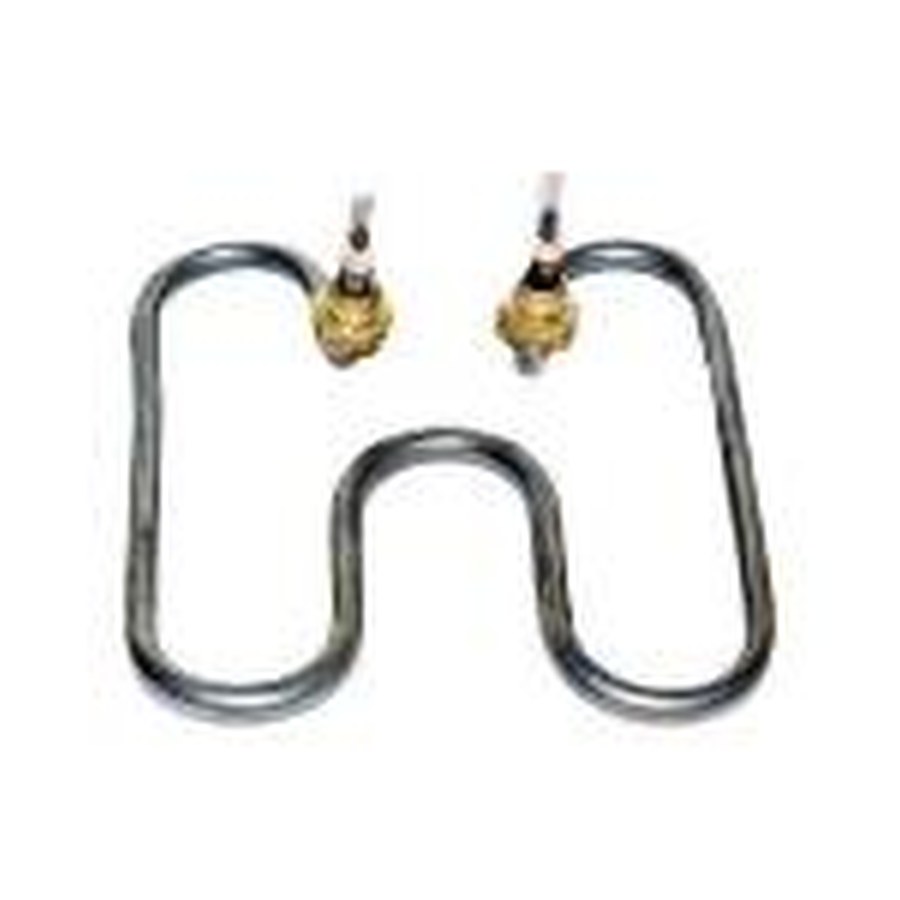

Тэн для кипятильника SMR013 1.5 Квт, 16*14см, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка длины 16 см, ширины 14 см и мощности 1,5 кВт

  • Сравните общую длину (16 см) и ширину (14 см) вашей старой детали с указанными размерами.
  • Убедитесь, что мощность вашего ТЭН равна 1,5 кВт.
  • Проверьте форму: замкнутый прямоугольник с закруглёнными углами.
  • Посмотрите на крепление: прямоугольный фланцевый узел, приваренный к концам трубки.
  • Сосчитайте количество выводов: должно быть четыре электрических вывода из фланца.

Фото ТЭНа SMR013 с креплением и выводами

  • Фото вашей детали с трёх сторон (общий вид, крепление, выводы).
  • Снимок маркировки на корпусе (если сохранилась) или на упаковке.
  • Чертёж с размерами или эскиз от руки, если размеры отличаются от указанных.
  • Уточните модель оборудования, для которого нужен ТЭН (например, марка кипятильника).
  • Сообщите, есть ли у вас образец, который можно выслать для точного копирования.

Изготовление по образцу с изменением размера или мощности

Делаем по вашему образцу, фото или чертежу. По заказу меняем длину, ширину, мощность, форму трубки, тип крепления, количество и расположение выводов, материал корпуса. Для этого пришлите старую деталь или её подробный эскиз с указанием нужных изменений.

Применение: ТЭН для кипятильника

Такие нагреватели ставят в кипятильниках непрерывного действия, где трубчатые электронагреватели расположены в кипятильном сосуде, а также в накопительных водонагревателях (бойлерах), где элемент устанавливается в бак через фланец или резьбовую втулку.

Вопросы

Мне нужно другое напряжение, не 220 В. Вы сделаете?

Да, сделаем под ваше напряжение. Пришлите фото старой детали и укажите нужное напряжение в заказе.

У меня другая длина, а ширина совпадает. Можно изготовить?

Да, изменим длину по вашему образцу или чертежу. Приложите размеры или фото детали.

Нужен ТЭН из нержавейки для пищевой воды. Вы можете поставить такой материал?

Да, сделаем из нержавеющей стали. Укажите среду использования и пришлите фото или чертёж вашего узла.

Крепление у меня не фланец, а резьба. Вы переделаете?

Да, заменим фланец на резьбовое крепление по вашему образцу. Пришлите фото резьбовой части и её размеры.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
