Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,2 кВт; можно меньше или больше, примерно от 1,9 кВт до 4,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка с образцом: мощность, крепление, длина
- Мощность 3,2 кВт и напряжение 220 В. Сопротивление в рабочем режиме 15,1 Ом, ток 14,55 А. Сверьте эти цифры на корпусе старого ТЭНа или по замеру.

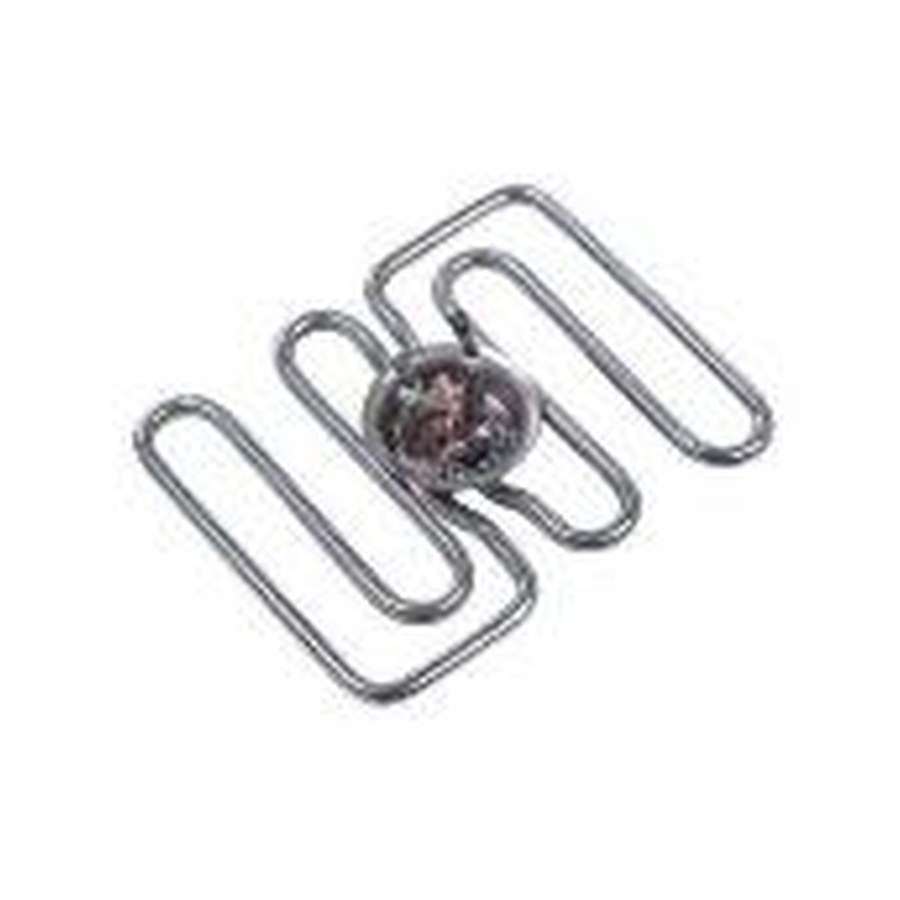

- Форма и крепление. Деталь для установки в корпус чайника или самовара, тип крепления и геометрия должны совпадать с вашим образцом.
- Длина трубки и выводов. Сравните габариты напрямую со старой деталью.
- Наличие встроенного датчика. Убедитесь, что у вашего образца стоит аналогичный датчик (термовключатель или термопара).
- Материал оболочки. Нержавеющая сталь. Если ваша старая деталь тоже из нержавейки, этот вариант подходит.
Что прислать для заказа этой детали
- Фото старого ТЭНа с разных сторон, чтобы была видна форма изгиба и расположение контактных выводов.
- Чертеж или эскиз с указанием общей длины, длины изгиба и расстояния между концами трубки.
- Фото крепежной части (гайка, фланец или иной способ фиксации в корпусе) с указанием посадочного диаметра.
- Фото датчика и его выводов, если он встроен. Укажите тип датчика (например, термовыключатель с контактами или термопара).
- Подтверждение мощности (3,2 кВт) и напряжения (220 В), если они не указаны на старой детали.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, изгиб, тип крепления, выводов или мощность под другую среду (например, для работы в воде или масле). Изменяем рабочие параметры (напряжение, мощность) под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в электрочайниках, где нагревательный элемент расположен в основании прибора, а также в накопительных водонагревателях, где он монтируется в бак через фланец или резьбовую втулку. Кроме того, они подходят для проточных водонагревателей, где элемент устанавливается в камере нагрева на пути воды.
Вопросы
У меня другое напряжение, не 220 В. Вы сделаете?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж вашей детали.
Можно изменить длину трубки или изгиб?
Да, сделаем под ваши размеры. Приложите эскиз с новыми габаритами.
У меня другое крепление, не как на фото. Вы сможете повторить?
Да, сделаем по вашему образцу. Пришлите фото крепежного узла и посадочного места.
Мне нужен ТЭН для другой среды, не для воды. Материал подойдёт?
По заказу меняем материал оболочки под вашу среду. Пришлите описание среды и фото старой детали.
