Трубчатый ТЭН · вода · повтор по образцу

Тэн водяной из нержавейки L 350mm, 220V- 2500W (СКРЕПКА) / штуцер Ø14мм(латунные гайка и штуцер)

2,5 кВт мощность
220 В напряжение
350 мм длина
19,4 Ом сопротивление в работе

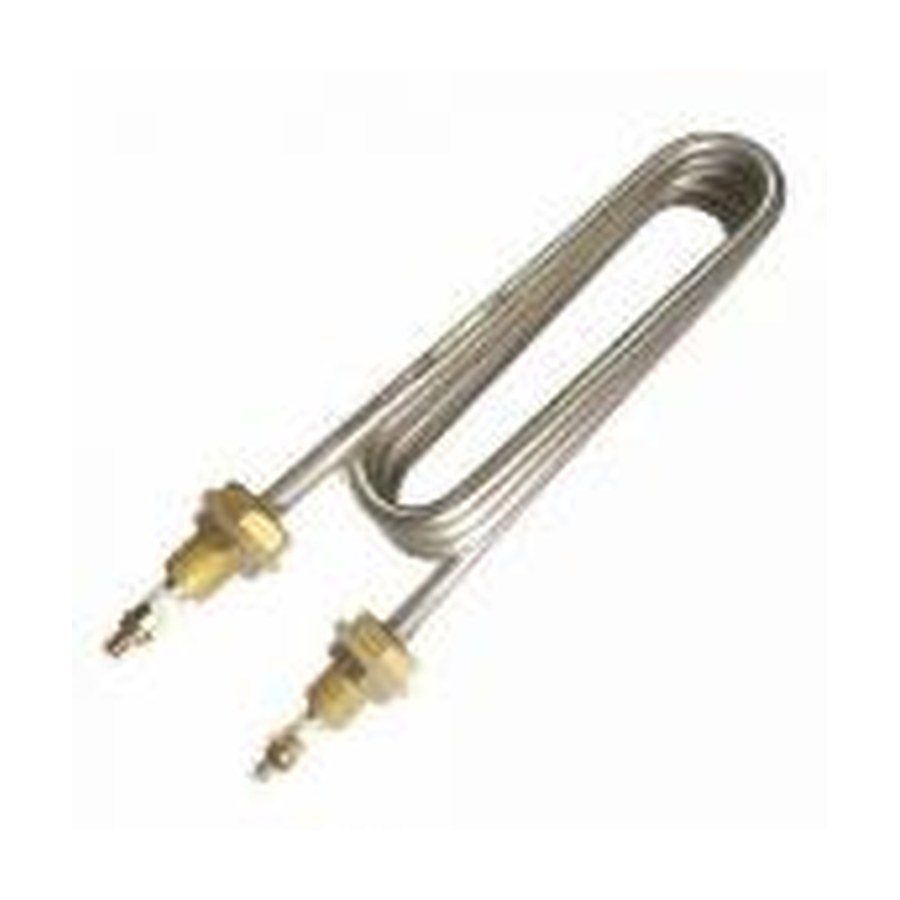

Тэн водяной из нержавейки L 350mm, 220V- 2500W (СКРЕПКА) / штуцер Ø14мм(латунные гайка и штуцер), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 350 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим: основные параметры для замены

  • Форма: прямая цилиндрическая, как на фото. Сравните геометрию старой детали.
  • Длина: 350 мм. Измерьте свою деталь по корпусу без учёта крепления и выводов.
  • Крепление: штуцер Ø14 мм с латунными гайкой и штуцером. Проверьте резьбу и диаметр посадочного места.
  • Выводы: латунный фитинг с резьбой и отверстием. Убедитесь, что тип подключения совпадает.
  • Мощность и напряжение: 2500 Вт, 220 В. Сверьте сопротивление (расчётное 19,4 Ом) и ток (11,36 А) с вашими условиями.

Что прислать для заказа этой детали

  • Фото старого нагревателя с линейкой или штангенциркулем вдоль корпуса (чтобы видна была длина 350 мм).
  • Фото крепления: штуцер Ø14 мм, гайка и фитинг крупным планом.
  • Уточните, на какое оборудование устанавливается (например, бойлер, котёл, ёмкость).
  • Если есть маркировка на старой детали - сфотографируйте её.
  • При необходимости - эскиз с размерами, если форма или выводы отличаются от стандартных.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, длину корпуса, тип крепления или материал под среду. Например, можно заменить латунные элементы на другие сплавы, если среда агрессивная.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, где элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой.

Вопросы

У меня 380 В вместо 220 В. Сделаете такой же по размерам, но под другое напряжение?

Да, сделаем. Пришлите фото старой детали и укажите новое напряжение и мощность.

Нужна другая длина - 300 мм. Крепление и выводы те же. Возможно?

Да, меняем длину по вашему чертежу или образцу. Приложите фото или эскиз с точным размером.

В моей системе среда с морской водой. Латунь подойдёт или нужен другой материал?

Если среда агрессивная, можем изготовить корпус и крепление из другого материала. Укажите тип среды и пришлите фото старого нагревателя.

Штуцер у меня не 14 мм, а 12 мм. Вы сможете сделать под мой диаметр?

Да, сделаем крепление с нужным диаметром штуцера и резьбой. Пришлите образец или точные размеры старой детали.
