ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Нагревательный элемент для кипятильника, мощность 2000 w, диаметр тэна 56 мм. Размер гайки (штуцера) M12x1.5.

2 кВт мощность
М12×1,5 штуцер

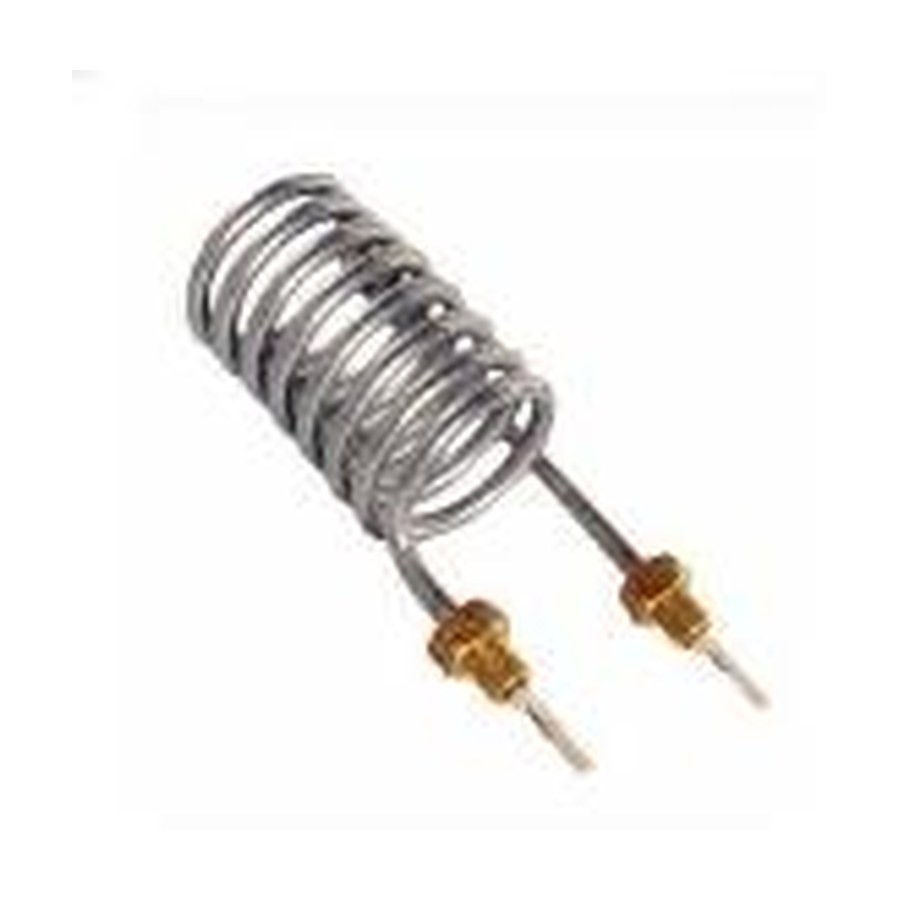

Нагревательный элемент для кипятильника, мощность 2000 w, диаметр тэна 56 мм. Размер гайки (штуцера) M12x1.5. , фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Штуцерв этом товаре М12×1,5 или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте диаметр 56 мм и резьбу M12x1.5 под кипятильник КНДЭ

  • Измерьте наружный диаметр трубки. Указано 56 мм.
  • Сверьте резьбу штуцера. Указано M12x1.5. Проверьте шаг и диаметр.
  • Убедитесь, что мощность 2000 Вт (2 кВт) указана на маркировке старой детали.
  • Сравните длину развертки (общую длину трубки) и форму (прямой, изогнутый) с вашим образцом.
  • Проверьте тип и длину выводов (контактов). Соответствие должно быть полным.

Приложите фото старого ТЭНа 2000 Вт с линейкой к гайке и трубке

  • Фото старого ТЭНа с линейкой или штангенциркулем рядом с резьбой и трубкой.
  • Уточните, что нагреватель для кипятильника типа КНДЭ.
  • Укажите, есть ли на старом ТЭНе маркировка мощности (2000 W) и напряжения (например, 220 В).
  • Приложите эскиз с общей длиной и расстоянием от штуцера до изгиба, если форма не прямая.
  • Сообщите материал бака кипятильника (нержавейка, эмаль), если это влияет на выбор стали трубки.

Изменим длину трубки или мощность 2000 Вт под вашу задачу

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение или материал оболочки, если ваша среда отличается от стандартной. Для изменений пришлите параметры среды (жидкость, температура, давление) и желаемые характеристики.

Применение: Нагреватель для кипятильника

Такие нагреватели ставят в кипятильниках непрерывного действия и накопительных водонагревателях. В кипятильнике непрерывного действия три трубчатых электронагревателя расположены в кипятильном сосуде. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку.

Вопросы

Подойдет ли этот ТЭН, если у меня кипятильник на 380 В?

Да, сделаем под ваше напряжение. Пришлите фото шильдика кипятильника или старого ТЭНа с указанием напряжения.

Можно ли сделать другую длину трубки, если мой бак глубже?

Да, сделаем нужную длину. Приложите чертеж или точные замеры посадочного места.

Нужна резьба не M12, а другая, например под старую гайку?

Да, сделаем любое крепление по вашему образцу или чертежу. Пришлите фото резьбы или сам штуцер.

ТЭН будет работать в агрессивной среде, нужна другая сталь трубки?

Да, подберем материал под вашу среду. Укажите состав жидкости и рабочую температуру.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
