Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Форма и крепление: сверяем со старой деталью

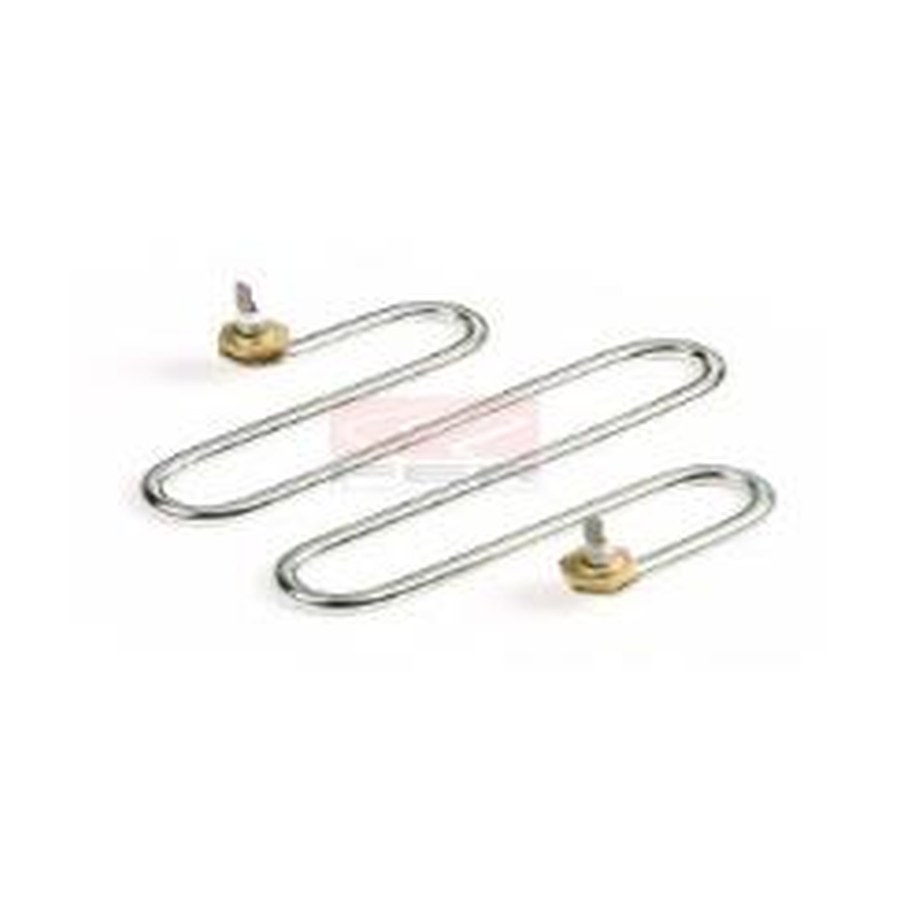

- Сравните изгиб трубки: предлагаемый ТЭН имеет зигзагообразную форму.
- Проверьте способ крепления: штуцеры диаметром 14 мм.
- Уточните длину и расположение выводов: токоведущие штыри выходят из штуцеров.
- Сравните мощность и напряжение: 2500 W, 220 В.
Для заказа уточните по этой детали
- Приложите фото старого ТЭНа в сборе с оборудованием, чтобы мы видели габариты и изгиб.
- Укажите точные размеры по штуцерам (расстояние между ними, общая длина трубки с изгибом).
- Сообщите, есть ли на штуцерах уплотнительные прокладки или резьба (если есть, укажите шаг).
- Опишите среду нагрева (вода, масло, другое) и рабочую температуру.
- Если есть маркировка на корпусе, напишите её полностью.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, шаг зигзага, диаметр штуцеров, материал оболочки под вашу среду.
Где применяют такие нагреватели
Такие нагреватели ставят в проточных водонагревателях, накопительных водонагревателях (бойлерах) и промышленных бойлерах горячего водоснабжения для котельных и ЖКХ. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса на пути потока. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В промышленном бойлере нагреватель вкручивается в бак через резьбовой штуцер.
Вопросы
Можно ли сделать такой ТЭН на 380 В?
Да, сделаем с пересчётом под ваше напряжение. Для этого пришлите фото старой детали и укажите нужные напряжение и мощность.
Подойдёт ли этот ТЭН, если у меня штуцеры не 14 мм, а другого диаметра?
Да, сделаем штуцеры под ваш размер. Уточните в заказе диаметр и тип крепления (резьба, гладкий).
Можно ли увеличить длину трубки, чтобы ТЭН доставал до дна бака?
Да, меняем длину и шаг зигзага под ваш бак. Приложите чертёж или фото с замерами.
Нужен ТЭН из нержавейки, но среда может быть агрессивной (щелочь). Вы сделаете другой сплав?
Да, подберём материал оболочки под вашу среду. Сообщите состав жидкости и рабочую температуру.
Заявка на расчёт
