Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: форма, крепление, выводы

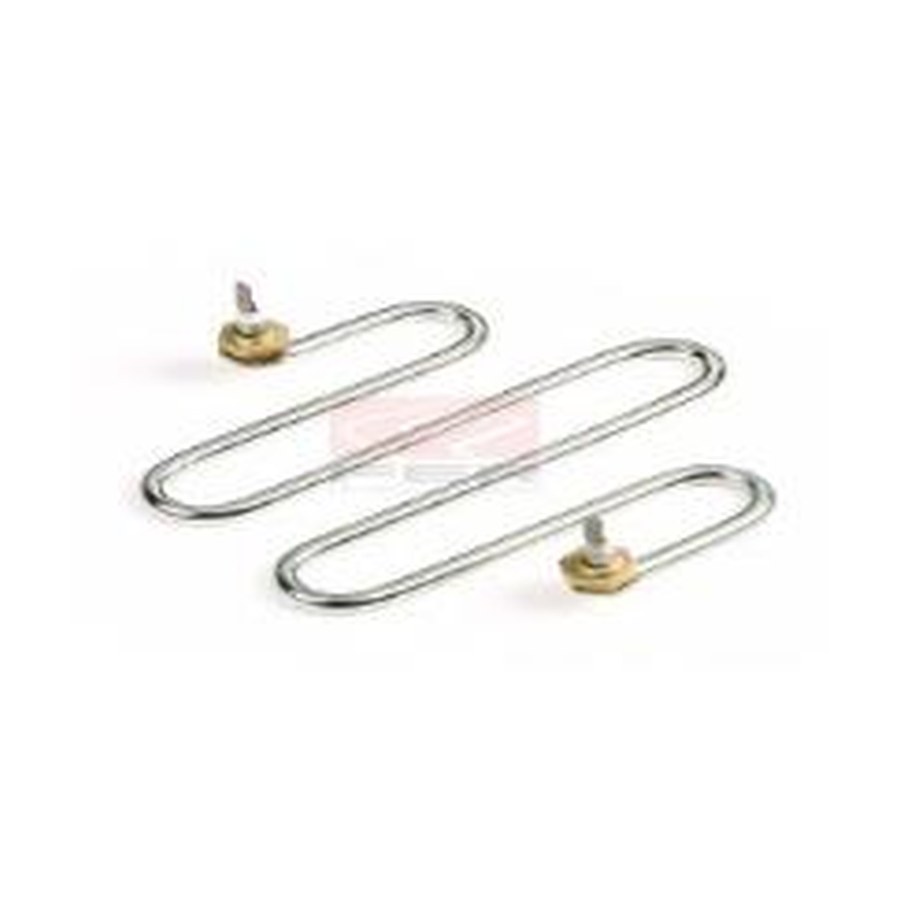

- Форма: контактная часть изогнута «зигзагом» (петли), без ребер и обдува. Сравните изгиб с вашей деталью.
- Крепление: два штуцера диаметром 14 мм для фиксации в стенке. Проверьте, что резьба и посадочные места совпадают.
- Выводы: два контакта, расположение и длина выводов как на оригинале.
- Длина трубки и шаг петель: замерьте общую длину развертки и расстояние между петлями. Уточните по образцу.
- Мощность и напряжение: 2000 Вт, 220 В. Сопротивление рабочее 24,2 Ом, ток 9,09 А. Сверьте свои данные.
Что прислать именно для этого товара
- Фото старого ТЭН с двух сторон, чтобы видеть форму «зигзаг», штуцеры и контакты.
- Замер длины трубки (развертки) и расстояния между штуцерами (межосевое).
- Фото места установки: стенки бака или самовара с отверстиями под штуцеры 14 мм.
- Если есть маркировка на старом нагревателе (буквы, цифры) - сфотографируйте четко.
- Уточните, какая среда будет контактировать с ТЭН (вода, масло и т.д.) - это важно для материала оболочки.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг петель, мощность и напряжение под вашу задачу. Также можем изменить материал оболочки и тип контактов, если требуется другая среда или способ подключения.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они устанавливаются в бак через боковой или нижний фланец либо через резьбовую втулку. Также их используют в проточных водонагревателях, размещая в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути потока. Кроме того, нагреватели применяются в промышленных бойлерах для горячего водоснабжения котельных и ЖКХ, где блок ТЭН вкручивается в бак через резьбовой штуцер.
Вопросы
Можно ли сделать на 380 В, если у меня сеть 380 В?
Да, сделаем под ваше напряжение. Пришлите фото старого ТЭН и укажите нужные Вольты.
Подойдет ли этот ТЭН, если у меня расстояние между штуцерами другое?
Нет, он рассчитан на штуцеры 14 мм с фиксированным межосевым. Мы можем изменить расстояние под ваш бак по образцу.
Нужен ТЭН из нержавейки, но среда агрессивная (щелочь). Вы сделаете?
Да, сделаем из другого материала по вашему запросу. Приложите описание среды и фото старой детали.
Можно заказать такую же форму, но длиннее на 5 см?
Да, изменим длину развертки под вашу задачу. Пришлите размеры и фото места установки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
