Тэн "зигзагообразный" (нержавейка) 1500W / 220V на штуцерахØ14мм для турецких самоваров,водонагревателей

1,5 кВт мощность
220 В напряжение
32,3 Ом сопротивление в работе

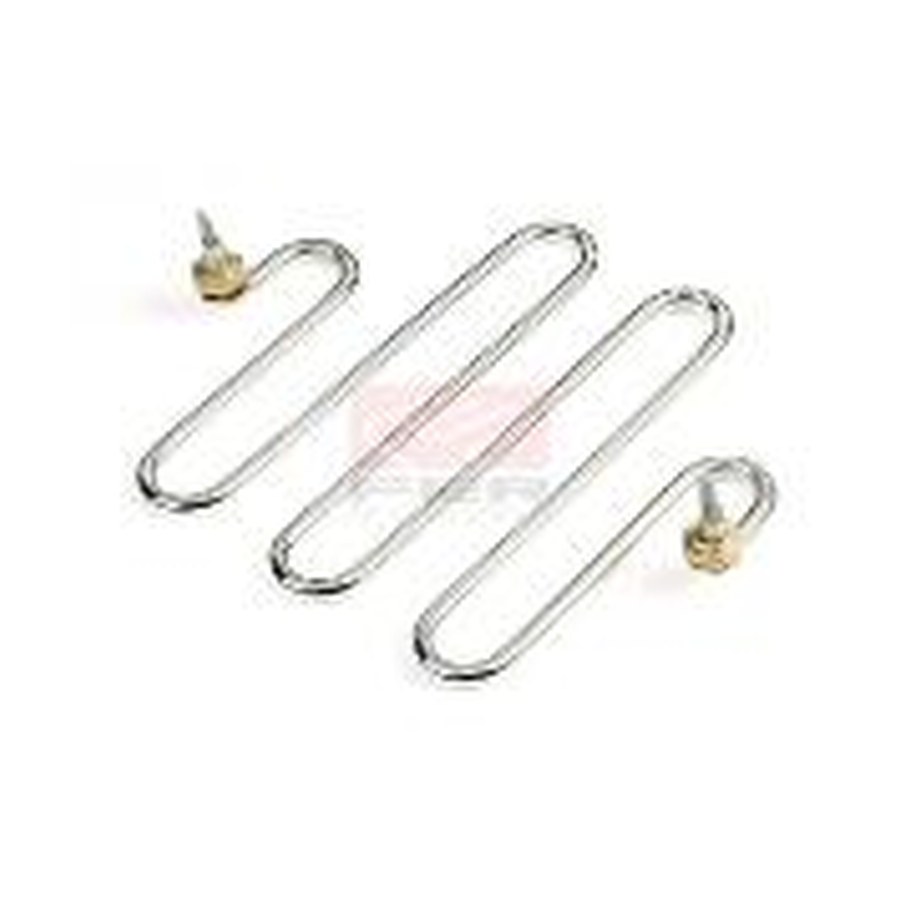

Тэн "зигзагообразный" (нержавейка) 1500W / 220V на штуцерахØ14мм для турецких самоваров,водонагревателей, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Основные параметры и размеры для проверки

  • Мощность 1500 Вт, напряжение 220 В. Сравните со своей деталью.
  • Форма зигзагообразная. Проверьте изгибы и общую геометрию.
  • Выводы под штуцеры диаметром 14 мм. Убедитесь, что крепление совпадает.
  • Длина активной части и расстояние между штуцерами. Сверьте по старому образцу.
  • Материал нержавеющая сталь. Оцените визуально и по коррозии на старой детали.

Что прислать для точного изготовления

  • Фото старого нагревателя с разных сторон, включая места изгибов и контактов.
  • Чертеж или эскиз с указанием главных размеров: длина трубки, шаг зигзага, расстояние между осями штуцеров.
  • Образец детали, если возможна отправка. Делаем по образцу, фото, чертежу.
  • Уточните, есть ли на старом ТЭНе маркировка или остатки надписей. Пришлите их фото.
  • Название оборудования, где стояла деталь. Это поможет уточнить геометрию посадки.

Если нужен не точно такой же

По заказу меняем напряжение, мощность, длину активной части, диаметр штуцеров или материал корпуса. Для этого пришлите фото места установки и параметры, которые хотите изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в проточные водонагреватели, в накопительные водонагреватели (бойлеры) и в промышленные бойлеры для систем горячего водоснабжения. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса на пути потока воды. В накопительном водонагревателе он устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В промышленном бойлере нагреватель вкручивается в бак через резьбовой штуцер.

Вопросы

Можно ли сделать такой ТЭН на 380 В вместо 220 В?

Да, сделаем. Для этого укажите нужное напряжение и мощность, а также пришлите фото и размеры старой детали.

Подойдет ли этот нагреватель, если у меня штуцеры на 12 мм?

По заказу меняем диаметр штуцеров. Пришлите точный размер и фото крепления.

Изготовите из другого материала, например для агрессивной среды?

Да, сделаем из материала под вашу среду. Уточните тип среды и приложите фото образца.

Можно ли увеличить длину трубки при той же мощности?

Да, меняем длину по заказу. Пришлите чертеж или фото места установки с указанием требуемого размера.
