Трубчатый ТЭН · повтор по образцу

Спираль универсальная 1800w для инфракрасных обогревателей UFO, Saturn и др.

1,8 кВт мощность

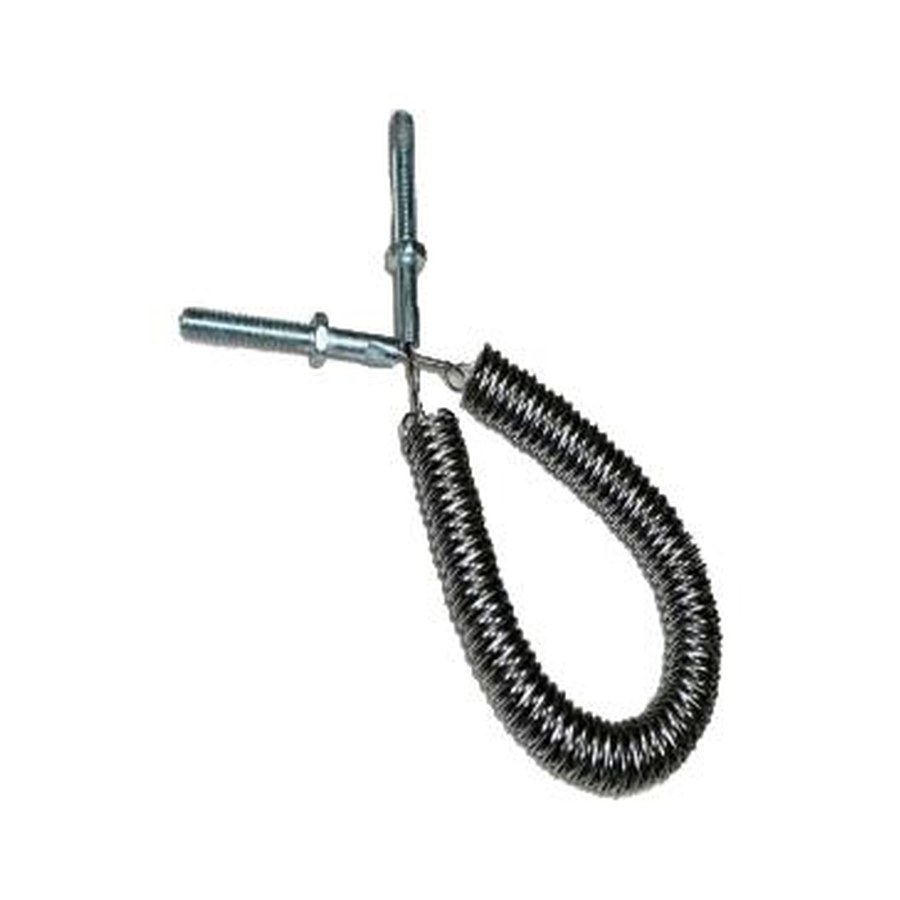

Спираль универсальная 1800w для инфракрасных обогревателей UFO, Saturn и др., фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,8 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравни длину спирали 1800W для UFO и Saturn от края до края

  • Сравните общую длину детали (от края до края, включая контакты) и длину нагреваемой зоны.
  • Убедитесь, что форма повторяет вашу старую спираль: изгибы, шаг витков, диаметр трубки.
  • Проверьте тип и расположение крепёжных ушек или пластины: отверстия, резьба, размеры под ключ.
  • Сопоставьте выводы: их количество, длину свободных концов, наличие или отсутствие резьбы на шпильках.
  • Уточните мощность 1800 Вт и соответствие напряжению сети (обычно 220 - 230 В, если не указано иное).

Пришли фото старого ТЭНа 1800W с маркировкой и изгибами

  • Фото старой детали с двух сторон, чтобы были видны изгибы, крепёж и маркировка (если сохранилась).
  • Чертёж с размерами: общая длина, длина спиральной части, шаг витков, диаметр трубки.
  • Укажите модель обогревателя (UFO, Saturn или другая) и приложите фото его крепёжного узла.
  • Если есть остатки старой спирали, пришлите образец для замера сечения трубки и материала.
  • Напишите, из какой среды работает нагреватель (воздух, масло, другая жидкость), если знаете.

Изменим длину выводов или шаг спирали 1800W по вашему образцу

Делаем по образцу, фото, чертежу. По заказу меняем длину выводов, шаг спирали, материал трубки под другую среду или температуру. Можем изменить крепление (ушко, пластина, резьба) под ваш узел.

Применение: Нагреватель для инфракрасных обогревателей UFO

Такие нагреватели ставят в антиконденсатных обогревателях шкафов КРУ, НКУ и релейных шкафов. Нагреватель крепится внутри корпуса шкафа на DIN-рейку или на стену рядом с термостатом.

Вопросы

Подойдёт ли эта спираль для 380 В?

Нет, эта деталь рассчитана на 220 - 230 В. Для другого напряжения сделаем по вашему заказу с нужной мощностью и длиной.

Можно ли укоротить выводы, если у меня мало места?

Да, сделаем с нужной длиной концов. Пришлите чертёж с точными размерами.

Сделаете такую же спираль, но из нержавейки для агрессивной среды?

Да, изготовим с другим материалом трубки. Приложите фото старой детали и укажите среду.

Возможно ли изменить крепление с ушка на пластину с отверстиями?

Да, меняем тип крепления под ваш узел. Пришлите чертёж или фото места установки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
