ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

Тэн гнутый 4,0 кВт на резьбе 1 1/4" (нержавейка) НА ЛАТУННОМ ФЛАНЦЕ без места под анод с терморегулятором

4 кВт мощность

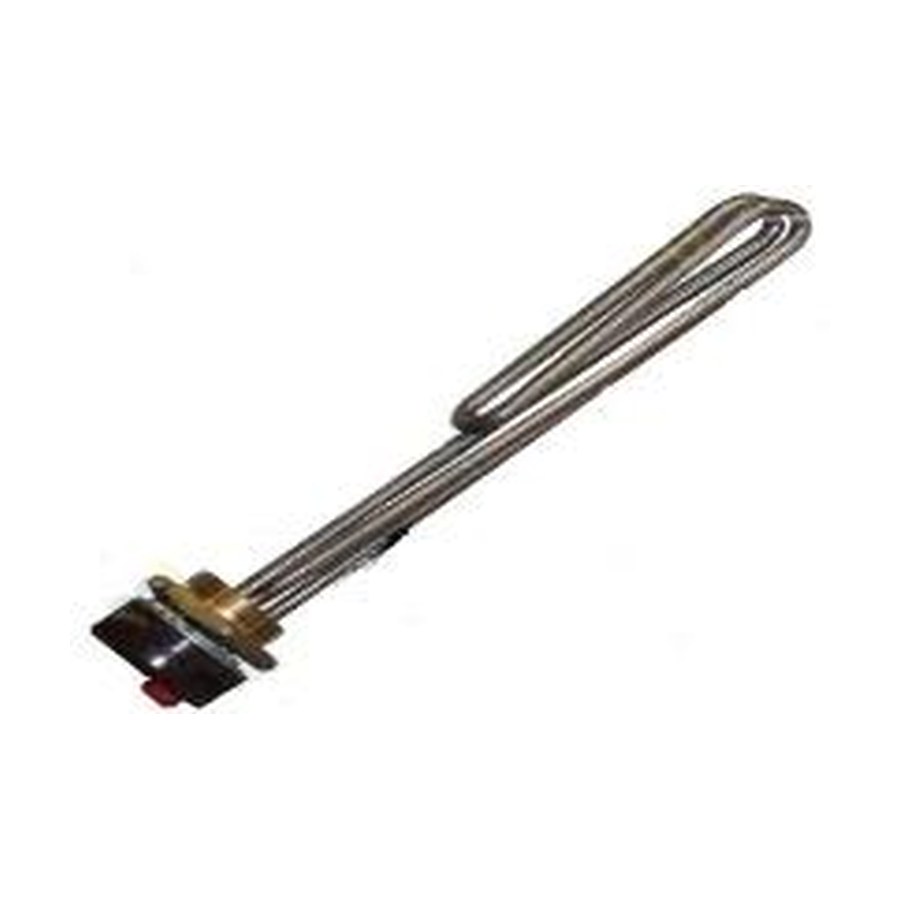

Тэн гнутый 4,0 кВт на резьбе 1 1/4" (нержавейка) НА ЛАТУННОМ ФЛАНЦЕ без места под анод с терморегулятором, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сравните общую форму: изогнутый ТЭН с двумя выводами, без отверстия под анод.
  • Убедитесь, что крепление выполнено на латунном фланце, а резьба под гайку 1 1/4".
  • Проверьте длину погружаемой части и расстояние между осями выводов по своему образцу.
  • Мощность должна быть 4,0 кВт, напряжение уточните по старой детали.
  • Материал оболочки нержавейка, фланец латунный, терморегулятор в комплекте.

Что прислать для изготовления

  • Фото старого ТЭНа с двух сторон (вид на фланец, изгиб, выводы).
  • Размеры: общая длина, длина изогнутой части, шаг резьбы, межосевое расстояние выводов.
  • Мощность и напряжение с маркировки или ваши замеры.
  • Указать тип среды (вода, масло, агрессивная жидкость) и рабочую температуру.
  • Если есть, фото заводской таблички оборудования или его модель.

Если нужна модификация

Делаем по вашему образцу, фото или чертежу. По заказу меняем материал оболочки (нержавейка, сталь), длину погружаемой части, напряжение и крепление (резьба, фланец). Терморегулятор другого типа также возможен.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где монтируются в бак через боковой или нижний фланец, а также через резьбовую втулку. Также их устанавливают в проточные водонагреватели - в небольшую цилиндрическую камеру нагрева внутри корпуса, сразу на пути воды. Кроме того, нагреватели данного типа используются в парогенераторах и гладильных системах, где размещаются в бойлере парогенератора - отдельной ёмкости для воды.

Вопросы

Можно сделать такой же ТЭН, но на 380 В?

Да, сделаем. Пришлите напряжение и схему подключения с вашего оборудования.

У меня резьба 1 1/4", но фланец не латунный, а стальной. Вы изготовите?

Да, сделаем под ваш фланец или заменим на аналогичный материал. Приложите фото и размеры посадочного места.

Нужна другая длина погружаемой части на 20 мм короче. Это возможно?

Да, меняем длину по вашему образцу. Укажите в заказе нужный размер.

ТЭН будет работать в масле. Нержавейка подойдет?

Если среда агрессивна к нержавейке, сделаем из стали. Уточните состав среды и температуру.
