Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своей деталью

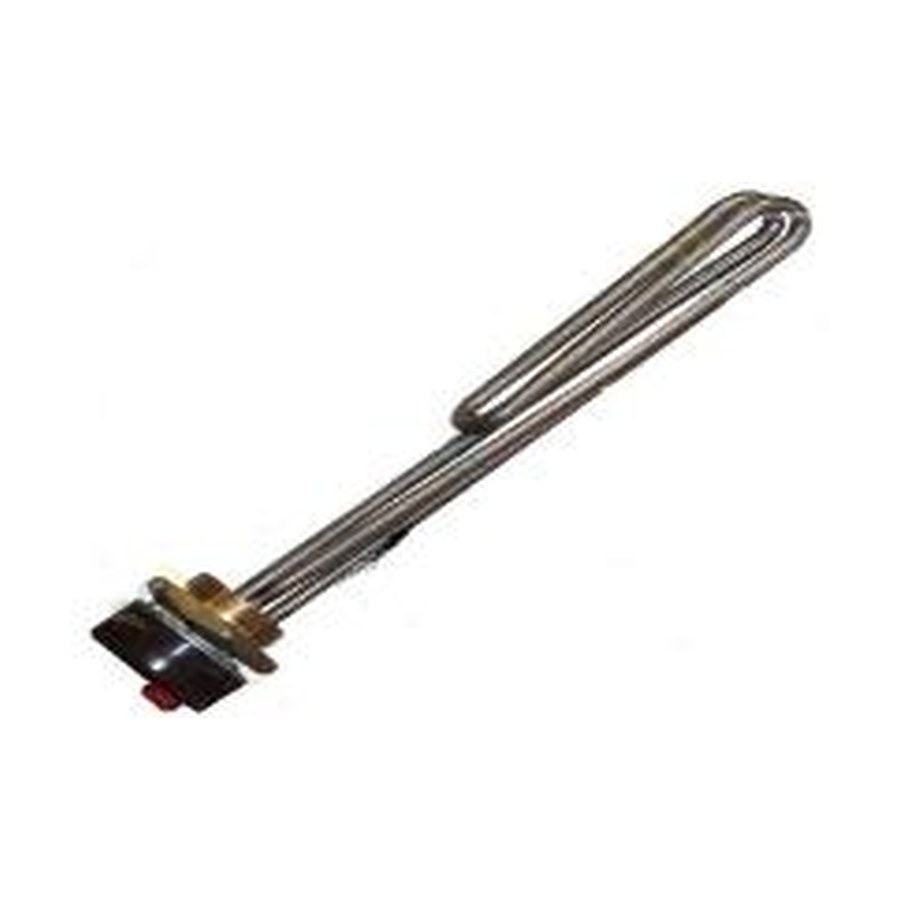

- Форма и габариты: ТЭН гнутый, без рёбер, с резьбой 1 1/4 дюйма. Сверьте изгибы и длину трубки по старому образцу.
- Крепление: Латунный фланец без отверстия под анод. Убедитесь, что посадочное место на оборудовании совпадает.
- Мощность: 3,0 кВт (указана на корпусе или в документации).
- Выводы и терморегулятор: Наличие терморегулятора (встроенного) и тип контактов (обычно два вывода под клеммы). Сравните расположение и шаг.
- Материал трубки: Нержавеющая сталь. Проверьте отсутствие следов коррозии или накипи на старой детали, если среда агрессивна.
Что прислать для заказа
- Фото старого ТЭН с разных сторон (общий вид, изгибы, фланец, резьба, выводы).
- Фото фланца с уплотнительной прокладкой (если есть) и места установки на оборудовании.
- Длину погружной части (от фланца до дальней точки трубки) и диаметр трубки.
- Тип и количество контактов терморегулятора, если он встроен (например, два или три вывода).
- Наличие или отсутствие дополнительных отверстий на фланце (у этого товара их нет).
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, конфигурацию изгибов, тип вывода контактов или материал корпуса (для работы в другой среде). Также можем убрать или добавить терморегулятор, изменить резьбу под ваш фланец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец. Также они используются в проточных водонагревателях, устанавливаясь в цилиндрическую камеру нагрева внутри корпуса. В парогенераторах и гладильных системах нагреватель размещается в отдельном бойлере для воды.
Вопросы
Мне нужно напряжение 220 В, а не 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение и мощность.
У меня нестандартное отверстие во фланце, резьба 1 дюйм. Вы можете переделать крепление?
Да, сделаем под вашу резьбу. Приложите чертёж или фото посадочного места.
Нужен ТЭН из нержавейки, но среда - техническая вода с высоким содержанием хлора. Подойдёт ли этот материал?
Мы можем выполнить заказ из другого материала (например, инколой) по вашему запросу. Уточните среду и температуру.
Длина трубки в моём образце короче на 10 см. Вы сможете изготовить по моему размеру?
Да, скорректируем длину и изгибы под ваш образец. Пришлите фото с линейкой.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
