Трубчатый ТЭН · повтор по образцу

Тэн прямой 4,0 кВт, L 44 см на резьбе 1 1/4" (из нержавейки) НА ЛАТУННОМ ФЛАНЦЕ, без места под анод + с термор

4 кВт мощность
440 мм длина

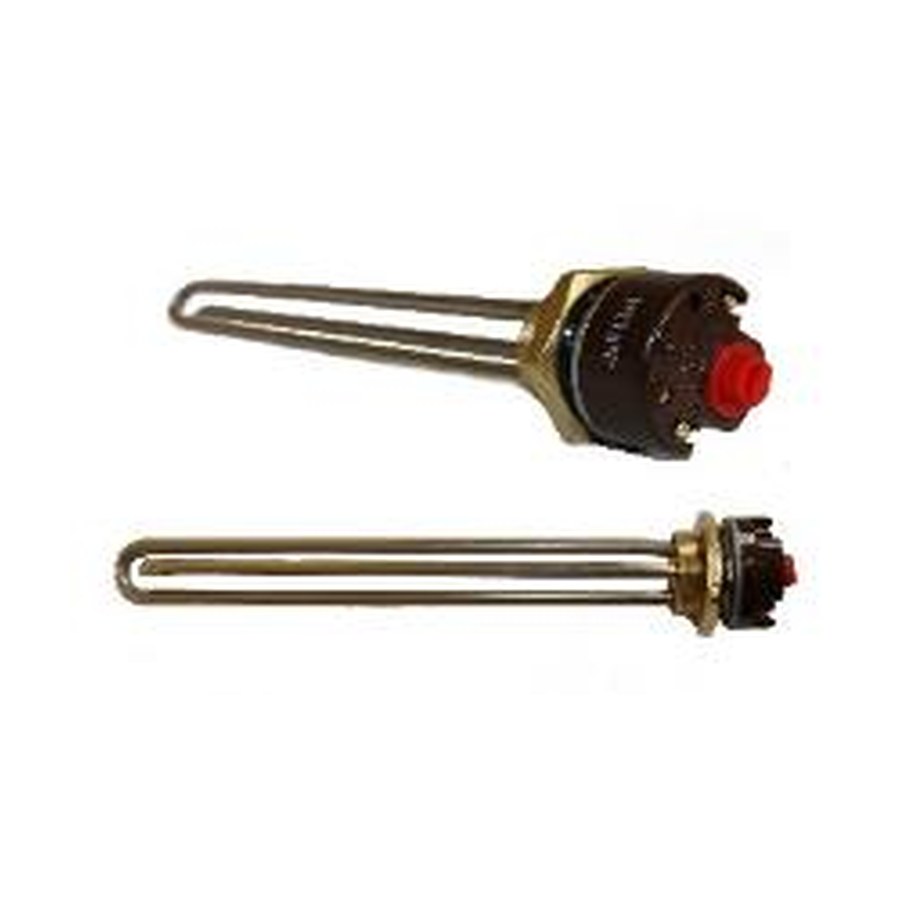

Тэн прямой 4,0 кВт, L 44 см на резьбе 1 1/4" (из нержавейки) НА ЛАТУННОМ ФЛАНЦЕ, без места под анод + с термор, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 440 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните общую длину нагревателя. Указано L 44 см.
  • Проверьте мощность. Этот ТЭН на 4,0 кВт.
  • Убедитесь, что крепление резьба 1 1/4". На детали должна быть такая же резьба.
  • Посмотрите материал корпуса. Этот ТЭН из нержавейки, установлен на латунном фланце.
  • Обратите внимание на наличие терморегулятора и отсутствие места под анод. У этого ТЭНа терморегулятор есть, анодного гнезда нет.

Что прислать именно для этого товара

  • Фото старого ТЭНа с двух сторон, чтобы видеть фланец, резьбу и выводы.
  • Фото шильдика или маркировки, если она сохранилась.
  • Замер посадочного отверстия под фланец на оборудовании.
  • Укажите, какой тип терморегулятора (механический или с выносным датчиком) и его крепление, если он есть.
  • Если оборудование нестандартное, приложите фото места установки нагревателя.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, материал корпуса, тип крепления, а также добавляем или убираем терморегулятор и анодное гнездо. Для изменения прислать старый образец или чертеж с новыми параметрами.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и стиральных машинах. В бойлерах нагреватель монтируется в бак через нижний или боковой фланец, обеспечивая контакт с водой. В стиральных машинах элемент крепится снизу бака через резиновую манжету.

Вопросы

Можно ли сделать этот ТЭН на 220 В, если у меня сеть 380 В?

Да, сделаем. Для этого укажите в заказе нужное напряжение и приложите фото места установки.

Подойдет ли этот нагреватель, если у меня резьба не 1 1/4", а 1 1/2"?

Да, сделаем с вашей резьбой. Пришлите образец или чертеж с точным размером крепления.

Можно ли увеличить длину ТЭНа на 5 см, чтобы он глубже входил в бак?

Да, сделаем нужную длину. Приложите фото бака и укажите желаемый размер.

Подойдет ли этот ТЭН для агрессивной среды, например, для кислот?

Да, сделаем из другого материала под вашу среду. Сообщите тип среды и приложите фото старой детали.
