ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

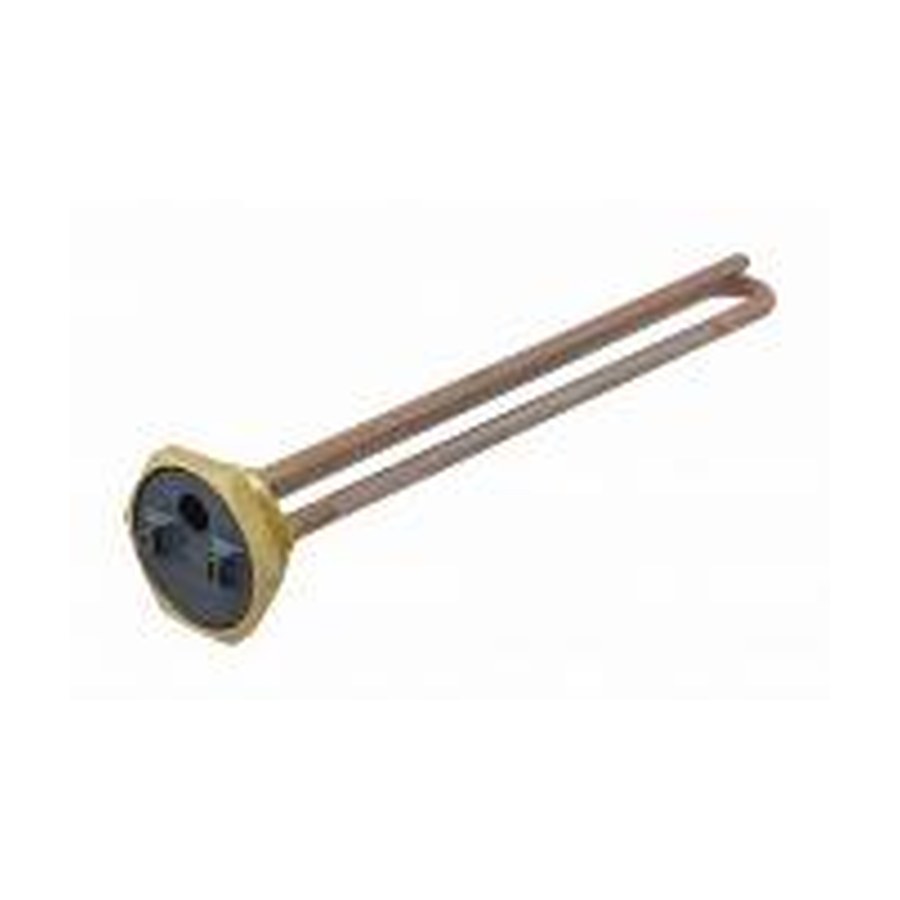

Тэн прямой 3,0 кВт на резьбе 1 1/4" (из нержавейки) НА ЛАТУННОМ ФЛАНЦЕ, без места под анод + с терморегуляторо

3 кВт мощность
Тэн прямой 3,0 кВт на резьбе 1 1/4" (из нержавейки) НА ЛАТУННОМ ФЛАНЦЕ, без места под анод + с терморегуляторо, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Параметры для сверки ТЭНа 3,0 кВт на резьбе 1 1/4" из нержавейки

  • Сравните мощность: 3 кВт
  • Проверьте тип крепления: резьба 1 1/4"
  • Убедитесь в материале корпуса: нержавейка
  • Конструкция: прямой ТЭН на латунном фланце, без места под анод
  • Наличие терморегулятора в комплекте

Фото старого ТЭНа с латунным фланцем и терморегулятором для запуска

  • Фото старой детали с разных ракурсов (общий вид, фланец, резьба, контакты)
  • Размеры по длине и диаметру трубки (замерьте по образцу)
  • Укажите, есть ли терморегулятор в старой детали и его тип (внешний, встроенный)
  • При наличии маркировки на корпусе или упаковке пришлите её фото
  • Опишите среду нагрева (вода, масло, агрессивная жидкость) для уточнения материала

Замена длины трубки, материала корпуса или типа для ТЭНа 3,0 кВт

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, материал корпуса, тип крепления, мощность и напряжение. Терморегулятор можно установить другой модели или без него.

Применение: ТЭН на резьбе

Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель располагается в нижней части бака или через боковой фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.

Вопросы

Можно сделать ТЭН на 220 В, а не на 380 В?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.

Подойдёт ли этот фланец под мой бак, если резьба 1 1/4", но диаметр другой?

Мы можем изменить размер фланца под ваше крепление. Приложите чертёж посадочного места.

Нужна другая длина трубки, чем у образца. Это возможно?

Да, сделаем по вашим размерам. Пришлите требуемую длину или фото с линейкой.

Можно заменить нержавейку на другой металл для работы в агрессивной среде?

Да, по заказу меняем материал. Укажите среду нагрева, и мы подберём подходящий сплав.
