Тэн Медный прямой 2,0 кВт на резьбе 1 1/4" НА ЛАТУННОМ ФЛАНЦЕ, без места под анод

2 кВт мощность

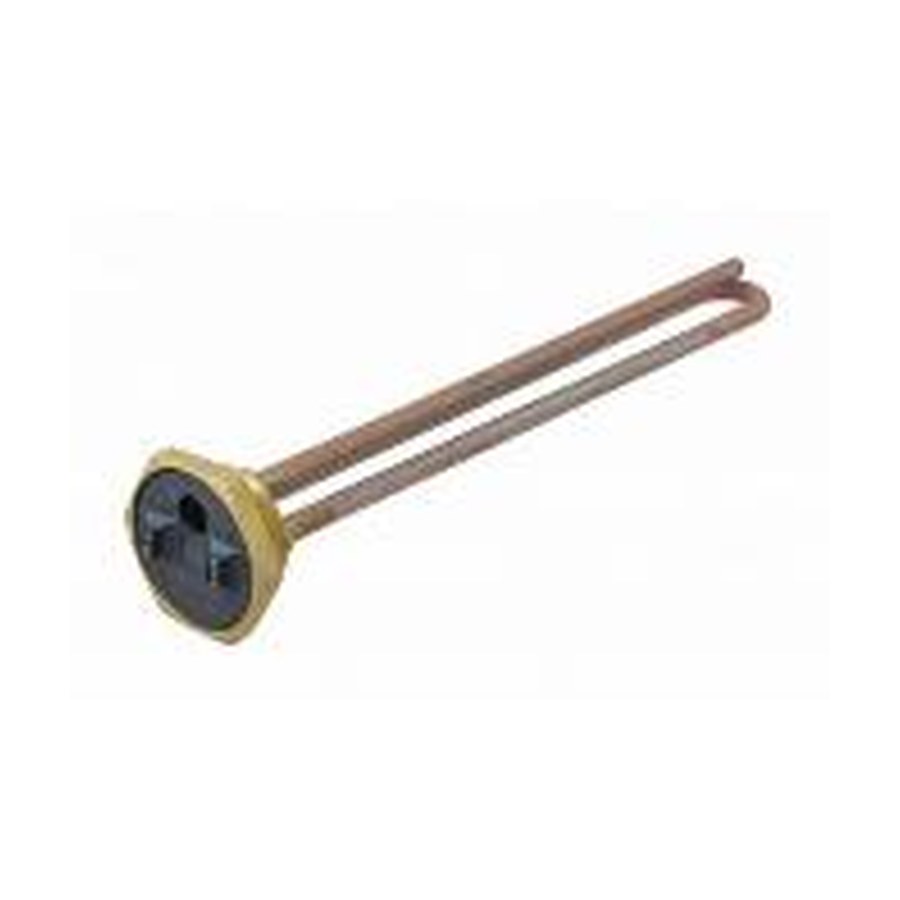

Тэн Медный прямой 2,0 кВт на резьбе 1 1/4" НА ЛАТУННОМ ФЛАНЦЕ, без места под анод, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формав этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Форма: прямая трубка, без изгибов, рёбер или отверстий под анод
  • Крепление: латунный фланец с резьбой 1 1/4", под ключ
  • Выводы: контактная часть не должна быть занята анодом (место под анод отсутствует)
  • Материал трубки: медь
  • Мощность: 2 кВт, проверьте маркировку на старой детали

Что прислать именно для этого товара

  • Фото старого ТЭН с торца резьбовой части и сбоку
  • Длину трубки от фланца до противоположного конца (рулеткой, в мм)
  • Расстояние между выводами и их тип (шпильки, контактные пластины)
  • Диаметр трубки (штангенциркулем)
  • Замер резьбы шаблоном или штангенциркулем (1 1/4")
  • Маркировку на корпусе старого нагревателя, если сохранилась

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки (нержавейка, сталь) или тип крепления. Для изменённой версии пришлите чертёж с новыми размерами и условиями эксплуатации.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры прямого нагрева), где они работают в контакте с водой в нижней части бака, а также в стиральные машины, где элемент закреплён снизу бака через резиновую манжету.

Вопросы

Можно ли заказать такой же ТЭН, но на 1 кВт?

Да, сделаем с вашей мощностью. Приложите к заказу желаемую мощность и напряжение.

Подойдёт ли эта резьба для старого бойлера, где стоял ТЭН на 1 1/4" с анодом?

Резьба та же, но места под анод нет. Если в вашем баке анод вкручивается отдельно, нагреватель подойдёт. Пришлите фото фланца старого ТЭН для проверки.

Можно сделать длиннее на 50 мм?

Да, меняем длину трубки по вашему заказу. Укажите новую длину в мм при оформлении.

Нужен медный ТЭН, но для агрессивной среды, замените материал?

Да, сделаем из нержавейки. Напишите среду (вода, масло, раствор) и приложите её параметры.
