Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка блока ТЭН по числу трубок и форме фланца

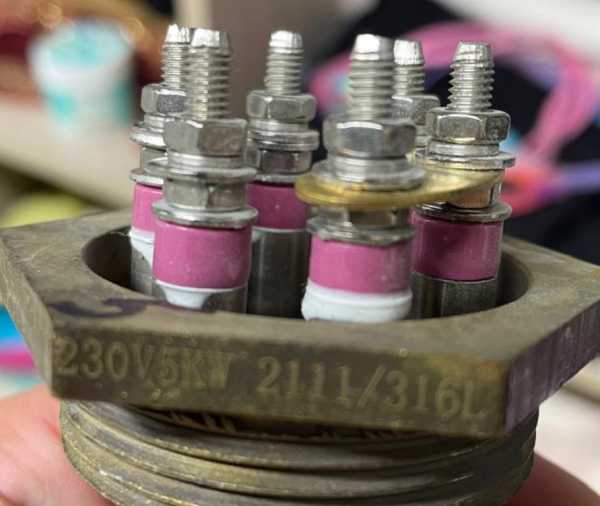

- Сравните форму и количество трубчатых элементов: группа трубок на общем шестигранном фланце.
- Проверьте тип крепления: шестигранный фланец с резьбовыми шпильками и гайками для подключения.
- Убедитесь, что выводы изолированы керамическими втулками (на старом розового цвета).
- Сверьте маркировку на фланце старой детали: напряжение 230V и мощность 5KW должны совпадать.
- Оцените общую длину блока и расположение выводов по образцу старого нагревателя.
Фото старого блока ТЭН для точного подбора
- Фото старого блока с общей компоновкой и количеством трубок.
- Фото шестигранного фланца с маркировкой (напряжение, мощность) и расположением выводов.
- Четкий снимок керамических втулок и резьбовых шпилек.
- Укажите тип оборудования (парогенератор) и марку, если известна.
- Приложите чертеж или эскиз с размерами, если форма нестандартная.
- Сообщите, какие именно размеры критичны (длина, шаг между выводами).
Изготовление блока ТЭН по образцу с изменением длины или количества трубок
Делаем по образцу, фото или чертежу. По заказу меняем длину блока, количество трубок, расположение выводов или материал фланца под среду вашего парогенератора. Можем изготовить на другое напряжение и мощность, если позволяют габариты.
Где применяют ТЭН на парогенератор
Такие нагреватели ставят в промышленных электропарогенераторах, где блок ТЭН находится в рубашке из нержавеющей стали внутри парового бака. Также они используются в промышленных электроводонагревателях и ТЭНБ-блоках для технологических жидкостей, вкручиваясь в бак или котёл через резьбовой фланец. Кроме того, нагреватели этого типа применяются в электрокотлах отопления, где блок ТЭН вкручен в бак котла через резьбовое фланцевое соединение.
Вопросы
Моя старая деталь на 220V, а у вас указано 230V. Будет работать?
Да, сделаем на ваше напряжение. Пришлите фото маркировки старого блока и укажите нужные вольты.
У меня шестигранный фланец другого размера, не совпадает посадочное место. Вы можете повторить мое крепление?
Да, сделаем по вашему образцу. Приложите чертеж или точные замеры фланца.
Мне нужна такая же форма, но из другого материала (нержавейка) для агрессивной среды. Это возможно?
Да, сделаем из коррозионностойкого материала под вашу среду. Сообщите условия и пришлите фото старого блока.
Количество трубок то же, но общая длина блока должна быть короче на несколько сантиметров. Вы можете это изменить?
Да, сделаем нужную длину. Пришлите эскиз с требуемым размером и фото старой детали.
