ТЭН спиралевидный одинарный 2000 W / 220V / на резьбе 1,5" (48мм) из НЕРЖАВЕЙКИ / L = 220мм

2 кВт мощность
220 В напряжение
220 мм длина
24,2 Ом сопротивление в работе

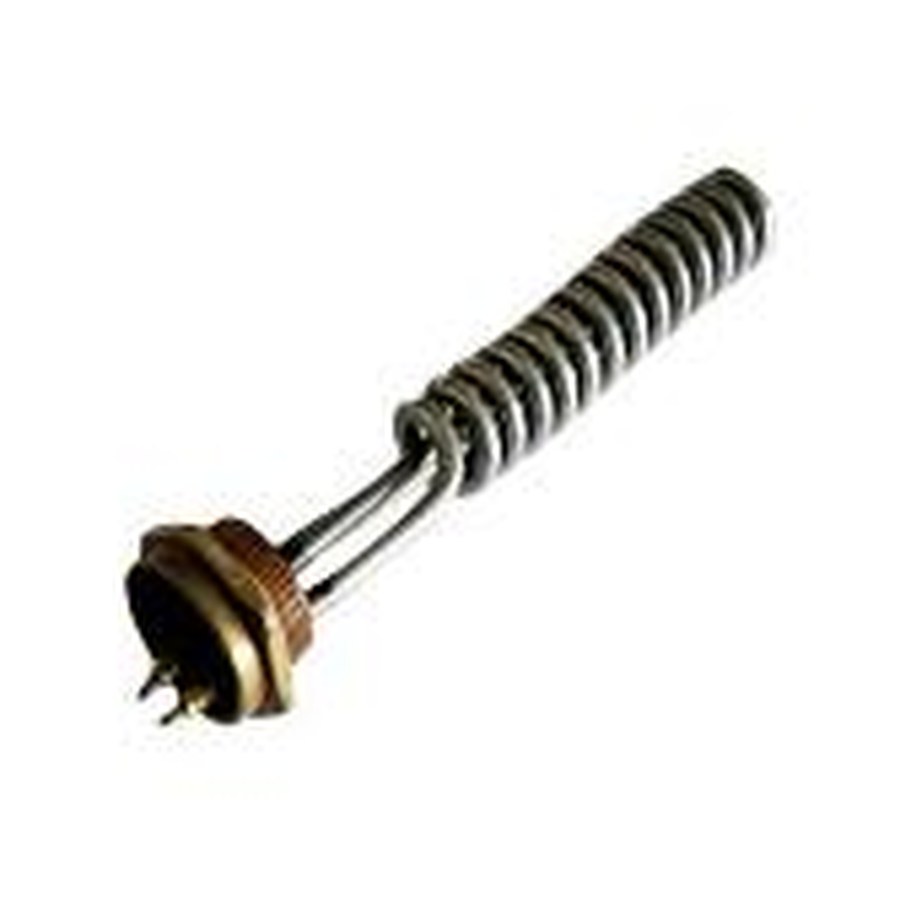

ТЭН спиралевидный одинарный 2000 W / 220V / на резьбе 1,5" (48мм) из НЕРЖАВЕЙКИ / L = 220мм, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 220 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формав этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните форму: спираль из нескольких витков, одинарный нагреватель, без ребер и обдува.
  • Проверьте крепление: резьба 1,5 дюйма (48 мм) с шестигранной гайкой в основании.
  • Убедитесь, что выводы выходят из центра штуцера, материал корпуса нержавеющая сталь.
  • Длина корпуса (L) 220 мм, мощность 2000 Вт, напряжение 220 В.
  • Сопротивление в рабочем режиме 24,2 Ом, ток 9,09 А.

Что прислать именно для этого товара

  • Фото старой детали с линейкой у резьбы и общей длины.
  • Четкий снимок маркировки на корпусе или упаковке.
  • Укажите, какая среда будет контактировать с нагревателем (вода, масло, воздух).
  • Если меняете напряжение или мощность, напишите нужные параметры.
  • Для оборудования с ограниченным местом: размеры посадочного гнезда и расстояние до стенок.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину спирали, мощность, напряжение, материал оболочки под агрессивную среду, тип резьбы или крепления. Также можем изменить форму выводов или добавить защитную гильзу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса.

Вопросы

Можно ли сделать этот ТЭН на 380 В?

Да, сделаем. Пришлите желаемую мощность и напряжение для пересчета сопротивления.

Подойдет ли эта резьба для бака с толщиной стенки 5 мм?

Да, резьба 1,5 дюйма стандартная. Уточните длину выступающей части, если бак нестандартный.

Можно заменить нержавейку на медь или титан?

Да, заменим под вашу среду. Укажите рабочую жидкость и температуру.

Укоротите длину до 180 мм?

Да, сделаем. Приложите эскиз с указанием новой длины и расположения крепления.
