Тэн гнутый НЕРЖАВЕЙКА 1800W / фланец125мм (5 отверстий) для бойлеров Ariston

1,8 кВт мощность
125 мм длина

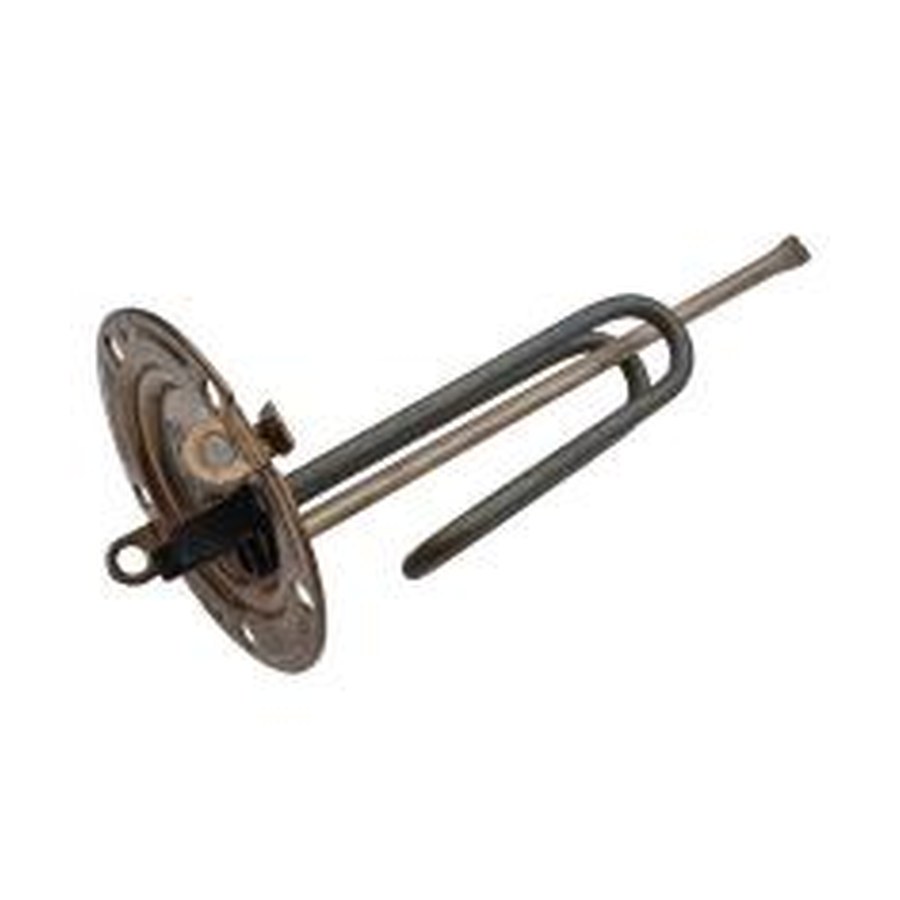

Тэн гнутый НЕРЖАВЕЙКА 1800W / фланец125мм (5 отверстий) для бойлеров Ariston, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 125 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,8 кВт; можно меньше или больше, примерно от 1,1 кВт до 2,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка со старой деталью: пять точек контроля

  • Форма: изогнута ли ваша старая деталь так же, как на фото?
  • Крепление: у вас фланец диаметром 125 мм с пятью отверстиями под шпильки?
  • Выводы: подходят ли контакты по типу и шагу (клеммы, штекеры, резьба)?
  • Длина трубки: визуально совпадает общая протяжённость и характер изгиба?
  • Мощность: на корпусе или в документации указано 1800 Вт (1,8 кВт)?

Если все пять пунктов совпали, перед вами та же деталь.

Что прислать для заказа точной копии

  • Модель бойлера (написана на шильдике или корпусе).
  • Фото фланца с пятиугольной разметкой отверстий.
  • Фото старого ТЭН в двух-трёх ракурсах (вид сверху и сбоку виден изгиб).
  • Длину трубки (от края до края) и расстояние между осями выводов (если есть сомнения по фото).
  • Чёткое фото маркировки на старой детали (даже если буквы стёрты частично).

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и шаг выводов, мощность, а также материал корпуса под агрессивную среду. Для этого приложите эскиз или опишите, что именно не подходит в исходной детали.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры) через боковой или нижний фланец. Также их устанавливают в промышленные бойлеры для систем горячего водоснабжения котельных и в бойлеры косвенного нагрева через нижний фланец бака.

Вопросы

Можно ли сделать этот ТЭН на 220 В, если у меня другое напряжение сети?

Да, сделаем. Приложите к заказу фото старого нагревателя и укажите рабочее напряжение вашей сети.

Фланец 125 мм с пятью отверстиями, но у меня другое расположение шпилек (шаг 50 мм, а не стандартный). Вы сможете повторить мою разметку?

Да, сделаем по вашему образцу. Пришлите фото старого фланца с линейкой вдоль отверстий.

Мне нужна большая длина трубки, чтобы нагреватель доставал до дна бака. Вы измените длину?

Да, сделаем нужную длину. Приложите к заказу эскиз с желаемым размером или фото старой детали с пометкой «удлинить на ... мм».

Вода жёсткая, обычная нержавейка быстро покрывается накипью. Сделаете корпус из другого материала?

Да, сделаем. Укажите в комментарии к заказу материал (например, инколой, титан) и приложите фото старого ТЭН для сверки формы.
