Тэн гнутый для бойлера 2000W из нержавейки (на фланце Ø48мм), с местом под анод М6

2 кВт мощность

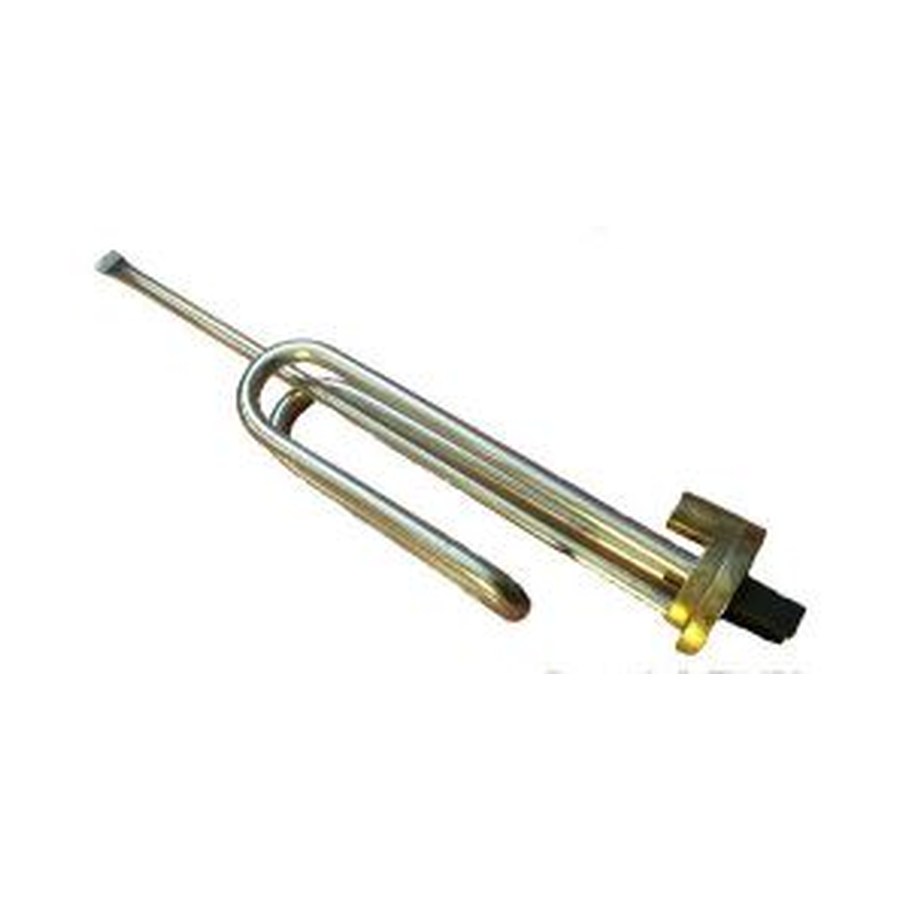

Тэн гнутый для бойлера 2000W из нержавейки (на фланце Ø48мм), с местом под анод М6, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте по параметрам старой детали

  • Форма и контур изгиба: сравните очертание вашего ТЭН с товаром. Полное совпадение изгиба, включая радиусы, обязательно для установки в штатное место бойлера.
  • Фланец Ø48 мм: проверьте диаметр прижимного круга и посадочное место. У этого ТЭН фланец рассчитан на отверстие бойлера диаметром 48 мм.
  • Резьба под анод: на фланце есть отверстие с резьбой для анода. Убедитесь, что ваше старое крепление анода имеет тот же шаг и диаметр, что указано в названии (М6).
  • Выводы контактов: уточните расположение и тип клемм. Этот ТЭН имеет стандартный вывод, соответствующий большинству бойлеров. Сравните с вашим.
  • Длина и мощность: общая длина трубки (без выводов) должна быть сопоставима с вашей старой деталью. Мощность товара 2 кВт.

Что прислать для изготовления копии

  • Фото старого ТЭН с разных сторон (вид спереди, сбоку, сверху), чтобы была видна вся геометрия изгиба.
  • Фото фланца с лицевой стороны и сбоку, включая место крепления анода.
  • Маркировку на корпусе старого нагревателя, если она сохранилась (буквы, цифры). Это ускорит сверку.
  • Модель и марку бойлера, в котором стояла деталь. Если наклейка стерта, напишите производителя корпуса.
  • Измерьте общую длину трубки и расстояние между центрами крепежных отверстий фланца (если они есть). Укажите эти размеры в комментарии.
  • Приложите эскиз от руки, если форма сложная и на фото не видно точных углов.

Если нужна другая конфигурация

Мы делаем по образцу, фото или чертежу. По заказу меняем длину греющей части, мощность, напряжение, тип и диаметр фланца, а также материал трубки и контактной группы под вашу среду и условия эксплуатации.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры). Нагреватель устанавливается в бак через боковой или нижний фланец, рядом с ним крепится магниевый анод. Также их используют в промышленных бойлерах для горячего водоснабжения котельных и ЖКХ, где блок ТЭН вкручивается в бак через резьбовой штуцер.

Вопросы

Этот ТЭН рассчитан на 220 В, а мне нужно для сети 380 В. Вы сделаете такой же с другим напряжением?

Да, сделаем. Пришлите фото вашего старого нагревателя и укажите нужное напряжение и мощность.

У моего бойлера посадочное отверстие не 48 мм, а 63 мм. Можно заказать этот же нагреватель на фланце другого диаметра?

Да, сделаем на фланце любого диаметра под ваше отверстие. Укажите точный размер и приложите фото фланца.

Мне нужна такая же форма, но труба из нержавеющей стали для жесткой воды. Это возможно?

Да, сделаем из нержавеющей стали. Для заказа пришлите фото или чертеж формы и укажите материал.

Выводы контактов на моем старом ТЭН под вилку, а здесь клеммы под болт. Вы поменяете тип вывода?

Да, сделаем любой тип вывода (ленточный, под клемму, под наконечник). Приложите фото вашего контакта.
