ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн RCA гнутый МЕДНЫЙ для бойлера Ariston 1500Вт на фланце Ø48мм.Трубка терморегулятор нежавейка 12мм (удлин.к

1,5 кВт мощность

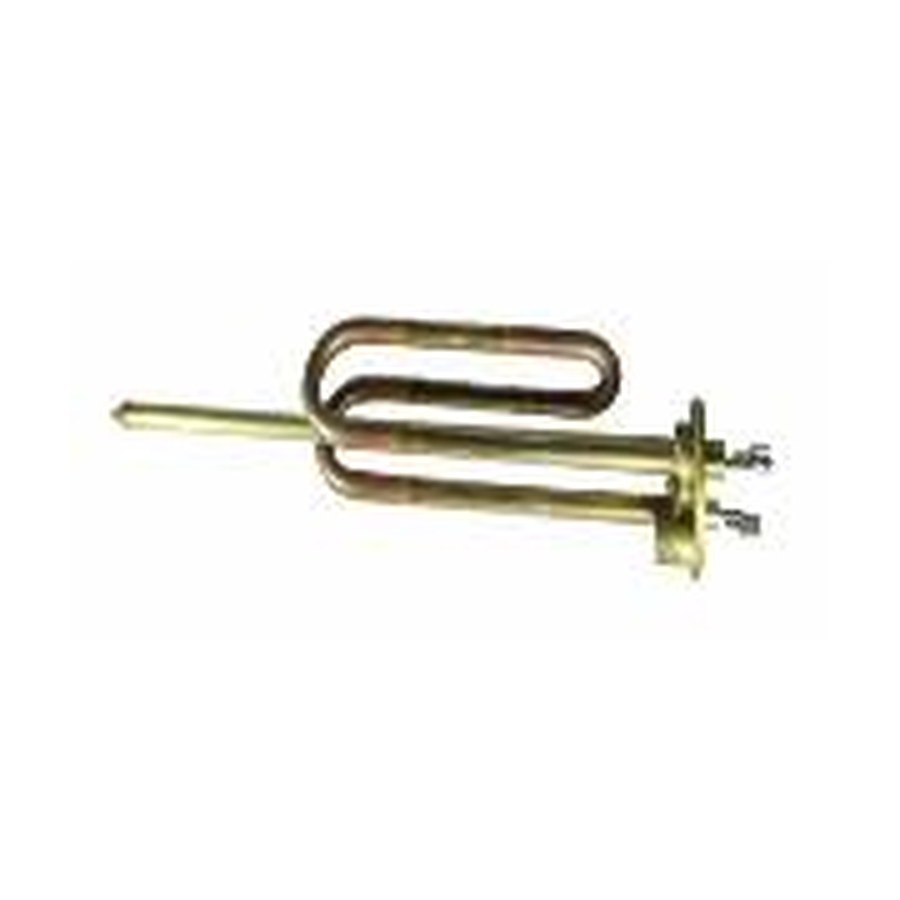

Тэн RCA гнутый МЕДНЫЙ для бойлера Ariston 1500Вт на фланце Ø48мм.Трубка терморегулятор нежавейка 12мм (удлин.к, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сравните форму изгиба трубки и положение крепежного фланца. Ваш старый ТЭН должен повторять эту геометрию.
  • Убедитесь, что фланец имеет посадочный диаметр 48 мм. Измерьте его штангенциркулем.
  • Проверьте материал трубки. Здесь медная трубка. Если у вас была стальная или нержавеющая, это другой вариант.
  • Сопоставьте трубку терморегулятора. Она из нержавейки, диаметр 12 мм, с удлиненными контактами. Посмотрите, есть ли на вашей детали место под анод.
  • Мощность указана 1,5 кВт (1500 Вт). Уточните, совпадает ли это значение с вашим старым нагревателем.

Что прислать для изготовления этой детали

  • Модель бойлера Ariston, для которого нужен ТЭН.
  • Фото вашего старого фланца с накидной гайкой и уплотнительным кольцом, если они есть.
  • Четкий снимок места под анод и его расположения относительно трубки терморегулятора.
  • Фото или замер длины и изгиба трубки нагревателя.
  • Если деталь неоригинальная, приложите фото маркировки или шильдика с завода.

Если требуется доработка под вашу задачу

Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину выводов или тип крепления. Материал трубки и ее геометрия также изменяются под среду вашего оборудования. Пришлите старую деталь или ее размеры для точного повторения.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры). Нагреватель устанавливается в бак через боковой или нижний фланец, рядом с ним крепится магниевый анод.

Вопросы

Подойдет ли этот ТЭН для другой модели бойлера, не Ariston?

Да, сделаем. Пришлите фото старого фланца и замеры посадочного места.

Можно ли сделать этот нагреватель на другое напряжение, например 220 В?

Да, сделаем. Укажите нужное напряжение и мощность в заказе, приложите образец или чертеж.

Если мне нужна другая длина трубки или другой изгиб, вы повторите?

Да, сделаем. Предоставьте фото или чертеж с точными размерами геометрии.

Трубка терморегулятора короче, чем у меня, или контакты другой формы. Вы переделаете?

Да, сделаем. Пришлите размеры вашей трубки терморегулятора и фото контактов.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
