Тэн гнутый МЕДНЫЙ для бойлера 1500Вт на фланце Ø48мм, с местом под анод

1,5 кВт мощность

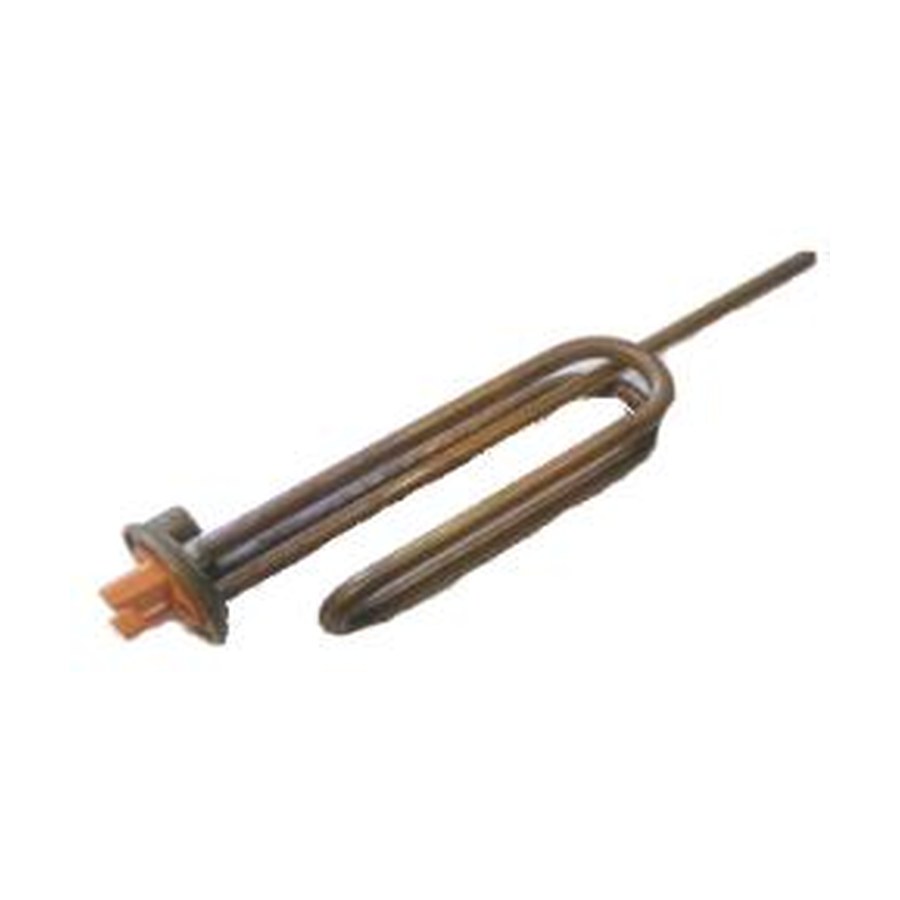

Тэн гнутый МЕДНЫЙ для бойлера 1500Вт на фланце Ø48мм, с местом под анод, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своим

  • Сравните форму: модель гнутая медная, повторяет изгиб старого нагревателя.
  • Проверьте крепление: фланец Ø48 мм, в нём предусмотрено место под анод.
  • Уточните мощность: 1,5 кВт (1500 Вт), указана на корпусе старой детали.
  • Измерьте длину трубки от фланца до изгиба (развёртка), она должна совпадать с вашим образцом.
  • Посмотрите на выводы: контакты под клеммы, их расположение и шаг должны быть как у оригинала.

Что прислать именно для этого товара

  • Фото старого ТЭН в сборе: общий вид, изгиб, фланец и место под анод.
  • Фото фланца отдельно: диаметр, отверстия, резьба под анод (если есть).
  • Модель и марку бойлера или ёмкости, куда устанавливался нагреватель.
  • Замеры: длина трубки от фланца до дальнего конца изгиба, расстояние между выводами.
  • Если деталь не демонтирована, укажите рабочее напряжение (220 или 230 В по умолчанию, если не оговорено).
  • Приложите чертёж или эскиз с размерами, если форма сложная.

Если нужен не точно такой же

Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг изгиба, мощность под ваше напряжение, а также материал корпуса (например, нержавейка или сталь) для других агрессивных сред. Для этого пришлите фото старой детали, параметры бойлера и укажите, что именно нужно изменить.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры). В этом оборудовании нагреватель устанавливается в бак через боковой или нижний фланец, рядом с ним крепится магниевый анод. Также их используют в промышленных бойлерах для систем горячего водоснабжения котельных и ЖКХ, где блок ТЭН вкручивается в бак через резьбовой штуцер.

Вопросы

Можно сделать такой же ТЭН на 220 В, если у меня сеть 220 В?

Да, сделаем. Пришлите фото старого нагревателя и укажите мощность, которая нужна.

Подойдёт ли этот фланец Ø48 мм к моему бойлеру с другим креплением?

Если крепление другое, мы изменим фланец по вашему образцу. Приложите фото фланца и замеры отверстий.

Нужен такой же изгиб, но длиннее трубка. Это возможно?

Да, сделаем по вашему чертежу или образцу с увеличенной длиной. Пришлите эскиз с новыми размерами.

Можно заменить медную трубку на нержавейку для жёсткой воды?

Да, сделаем из нержавейки. Для заказа пришлите фото старой детали и укажите среду (вода, антифриз и т.п.).

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
