Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 92 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: что проверить у старой детали

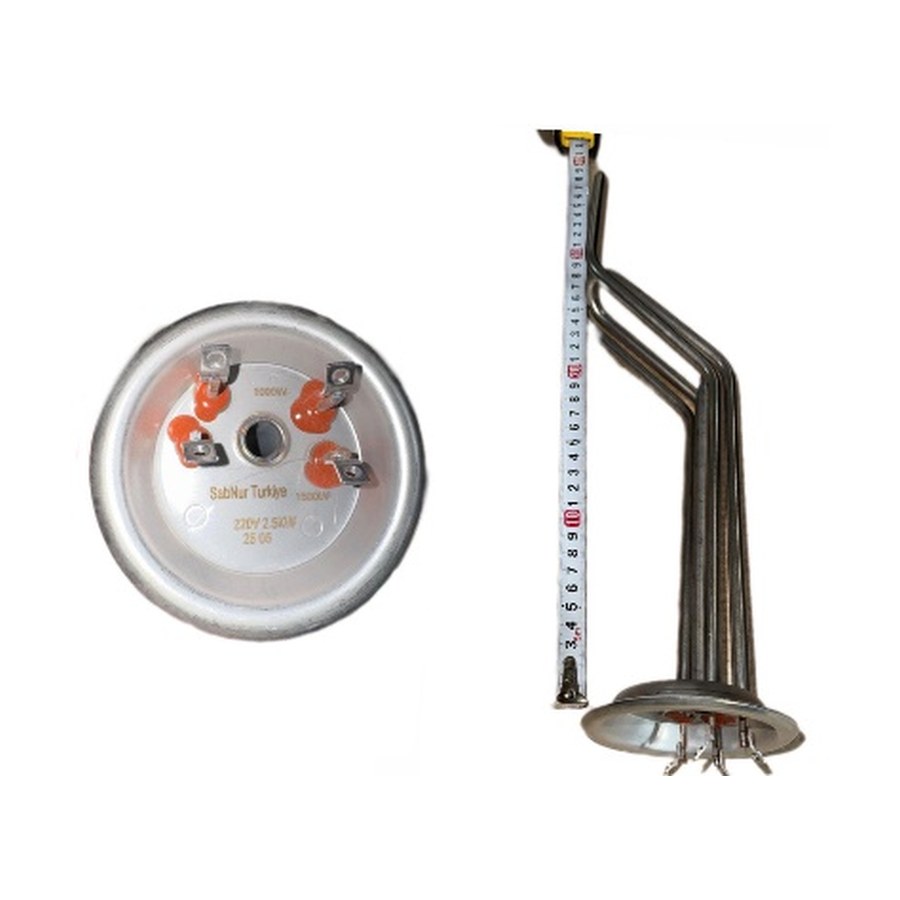

- Форма: трубка изогнута ступенчато (не прямая, не спираль, не U образная). Сверьте изгиб по месту установки.
- Крепление: прижимной фланец диаметром 92 мм. Фланец цельный, в него впаяны обе спирали и обе трубки под датчики.
- Выводы: из фланца выходят контакты для подключения двух независимых спиралей (1,5 кВт и 1,0 кВт). Две отдельные трубки под датчики температуры.
- Мощность и напряжение: на корпусе или в документации указано 2,5 кВт (1,5 + 1,0 кВт) при 230 В. Расчётное сопротивление в рабочем режиме 21,2 Ом.
- Материал: корпус трубки из нержавеющей стали.
Что прислать именно для этого товара
- Фото старого нагревателя с торца фланца и сбоку, чтобы видна форма изгиба.
- Измеренный диаметр фланца (штангенциркулем) и расстояние между крепёжными отверстиями, если они есть.
- Чёткое фото места пайки контактов и расположения трубок под датчики.
- Указать, какая спираль должна включаться первой и какая второй, если порядок важен для вашей схемы.
- Маркировку на старой детали или на корпусе оборудования, где он стоял.
Если нужен не точно такой же
Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг изгиба, высоту фланца или материал трубок под вашу среду. Мощность и напряжение можем пересчитать под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в темперирующих машинах для шоколада, где они работают в нагревательном контуре рубашки бака-плавителя. Также их используют в пресс-формах для литья пластика и металла, устанавливая в каналы внутри тела формы.
Вопросы
У меня напряжение 220 В, а не 230 В. Вы сделаете такой же с пересчётом мощности?
Да, сделаем. Пришлите фото старого нагревателя и укажите желаемую мощность под ваше напряжение.
Можно изменить диаметр фланца или сделать крепление не прижимным, а накидной гайкой?
Да, сделаем крепление по вашему образцу или чертежу. Приложите эскиз или фото крепежа.
Мне нужна такая же форма, но длина трубки больше на пару сантиметров. Это возможно?
Да, по заказу меняем длину и шаг изгиба. Пришлите размеры с точками изгиба.
Нагреватель будет работать в агрессивной среде. Нержавейка подойдёт или нужен другой материал?
Да, сделаем из другого материала под вашу среду. Укажите тип среды и рабочую температуру в заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
