Тэн для тостера, электровафельницы, сендвичницы 1000W / 110V из нержавейки

1 кВт мощность
110 В напряжение
12,1 Ом сопротивление в работе

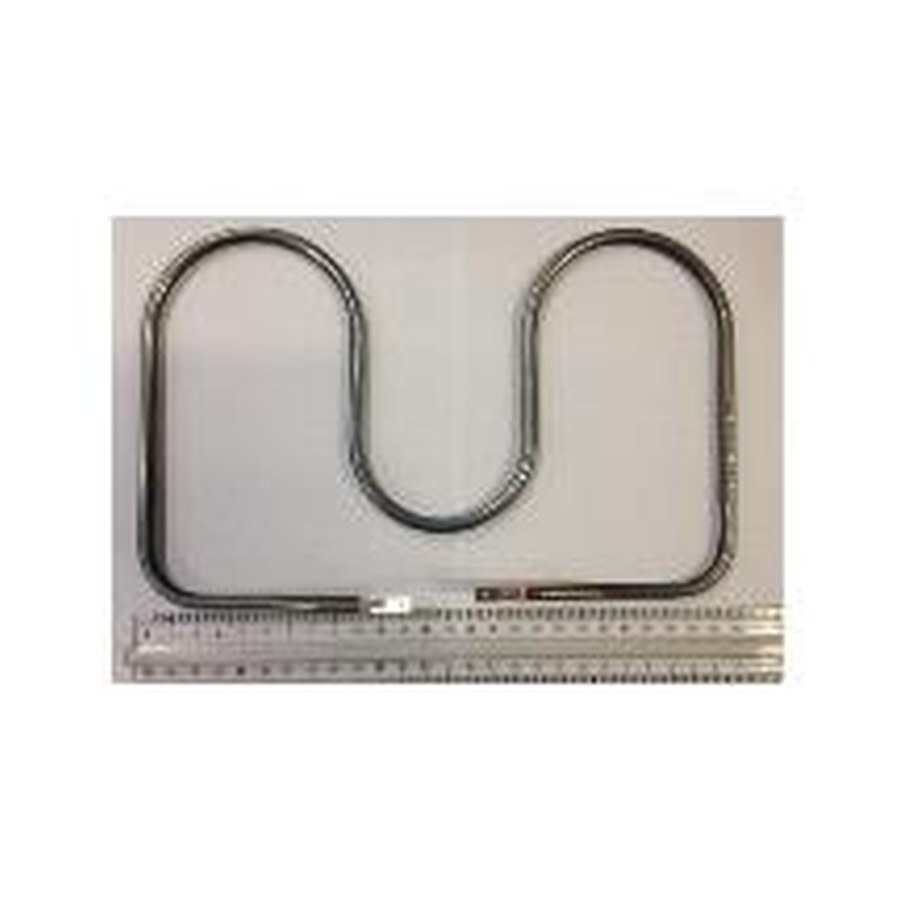

Тэн для тостера, электровафельницы, сендвичницы 1000W / 110V из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка формы ТЭН 1000W 110V из нержавейки с вашим образцом

  • Форма: прямая, изогнутая или с загибами. Сравните конфигурацию с вашим образцом.
  • Крепление: есть ли на старом ТЭНе пластина, резьба или отверстие под винт. У этого типа крепление под прижим или паз.
  • Выводы: два штыревых контакта. Уточните их длину и угол относительно трубки.
  • Длина трубки: замеряйте расстояние между краями корпуса старого нагревателя.
  • Мощность и напряжение: 1000 Вт, 110 В. Ток 9,09 А, сопротивление 12,1 Ом.

Что прислать для изготовления точной копии ТЭНа 1000W для тостера или сендвичницы

  • Фото старого ТЭНа с двух сторон, включая место крепления и выводы.
  • Чертеж или эскиз с размерами: общая длина, расстояние между крепёжными элементами, диаметр трубки.
  • Указать тип выводов: штыри под обжим, клемму или пайку.
  • Если есть маркировка на старой детали, сфотографируйте её.
  • Название оборудования: тостер, электровафельница или сендвичница. Модель, если известна.

Изменение длины и изгиба трубчатого ТЭНа 1000W 110V по вашему образцу

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип и расположение крепления. Изменяем материал оболочки под агрессивную среду или высокую температуру.

ТЭН для тостера: в каком оборудовании

Такие нагреватели ставят в мини-печи настольные и хлебопечки. В мини-печах это отдельные открытые ТЭНы сверху и снизу камеры. В хлебопечках нагреватель располагается вокруг или под съёмным ведром для выпечки.

Вопросы

Мне нужно напряжение 220 В, а не 110 В. Вы сделаете?

Да, сделаем. Пришлите фото старого ТЭНа, его сопротивление и укажите желаемую мощность.

У меня другая форма крепления, с двумя отверстиями под винты.

Да, сделаем. Приложите к заказу чертеж крепления с расстоянием между отверстиями.

Мне нужна другая длина трубки, короче на 20 мм.

Да, сделаем. Укажите точную длину в миллиметрах в примечании к заказу.

Тэн будет работать в масле, подойдёт нержавейка?

Да, подойдёт. Для уточнения стойкости пришлите рабочую температуру и состав среды.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
