Трубчатый ТЭН · повтор по образцу

Тэн для тостера, электровафельницы, сендвичницы 1000W / 220V из нержавейки

1 кВт мощность
220 В напряжение
48,4 Ом сопротивление в работе

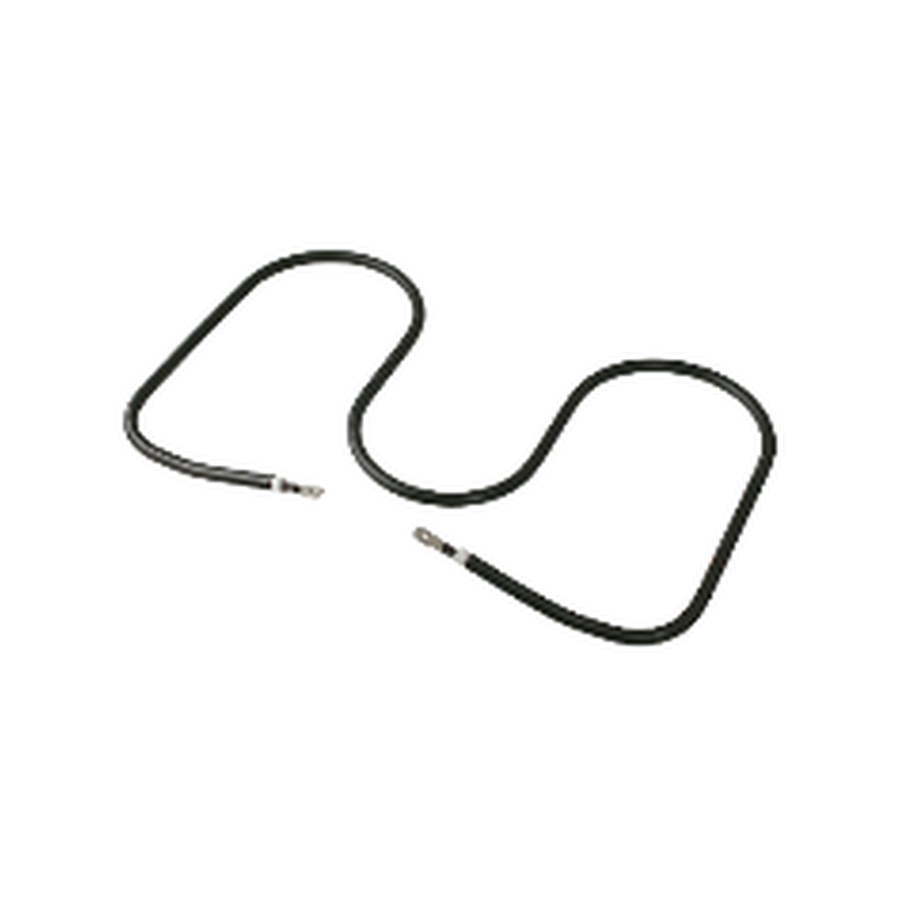

Тэн для тостера, электровафельницы, сендвичницы 1000W / 220V из нержавейки, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как сверить со своей деталью: что совпадает

  • Форма корпуса. Сравните изгиб и общую геометрию старого ТЭН с этим образцом. Он прямой или повторяет контур вашего нагревателя.
  • Крепление. Посмотрите на тип фиксации: прижимная пластина, заклёпки, отверстия под винт или свободный монтаж в паз. У этого ТЭН крепление выполнено под стандартный посадочный узел тостера, электровафельницы или сэндвичницы.
  • Выводы контактов. Проверьте расположение и форму клемм (штекер, наконечник, отверстие под винт). У детали два вывода, расстояние между ними должно соответствовать вашему разъёму.
  • Длина активной части. Измерьте длину металлической трубки от одного конца до другого (без учёта выводов). Сравните с длиной вашего ТЭН.
  • Мощность и напряжение. На корпусе или в документации указано 1000 W / 220 V. Рабочее сопротивление 48,4 Ом. Если ваша деталь имеет такие же параметры, этот ТЭН подходит.

Что прислать для изготовления именно этого ТЭН

  • Фото старой детали с двух сторон: общий вид и крупный план крепления и выводов.
  • Чертёж или эскиз с указанием длины трубки, расстояния между выводами, диаметра трубки и типа крепления. Если чертежа нет, сделайте замеры линейкой или штангенциркулем.
  • Уточните, из какого материала сделан корпус старого нагревателя. Этот ТЭН из нержавейки.
  • Сообщите марку и модель оборудования (тостер, вафельница, сэндвичница). Это ускорит подбор.
  • Укажите, есть ли на старом ТЭН защитный кожух, изоляция на выводах или особенности подводки проводов. Сфотографируйте эти узлы.
  • Если деталь отличается по длине или форме, приложите фото места установки и опишите, в каком объёме (камере) она работает.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму изгиба, тип крепления, материал корпуса, мощность и напряжение под ваше оборудование. Для изменения достаточно прислать старую деталь и указать новые параметры.

Где применяют такие нагреватели

Такие нагреватели ставят в мини-печи настольные, хлебопечки и аэрогрили. В мини-печах открытые ТЭНы расположены сверху и снизу камеры. В хлебопечке спиральный элемент находится вокруг или под съёмным ведром для выпечки. В аэрогриле кольцевой элемент стоит вокруг вентилятора в съёмной крышке.

Вопросы

Мне нужно другое напряжение, например 110 В. Вы сделаете?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение и мощность.

У меня другая длина трубки и другое расстояние между выводами. Можно заказать с изменёнными размерами?

Да, сделаем по вашим замерам. Приложите чертёж или фото с размерами.

Мне нужен ТЭН из другого материала, не из нержавейки, для работы в агрессивной среде. Это возможно?

Да, сделаем. Укажите среду (масло, пар, кислотная среда) и прислать фото старого нагревателя.

Крепление на моей детали не совпадает: у вас одно отверстие, а нужно два. Вы можете изменить?

Да, сделаем. Пришлите фото вашего крепления и укажите тип фиксации (винт, заклёпка, прижим).
