Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 650 Вт; можно меньше или больше, примерно от 390 Вт до 910 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

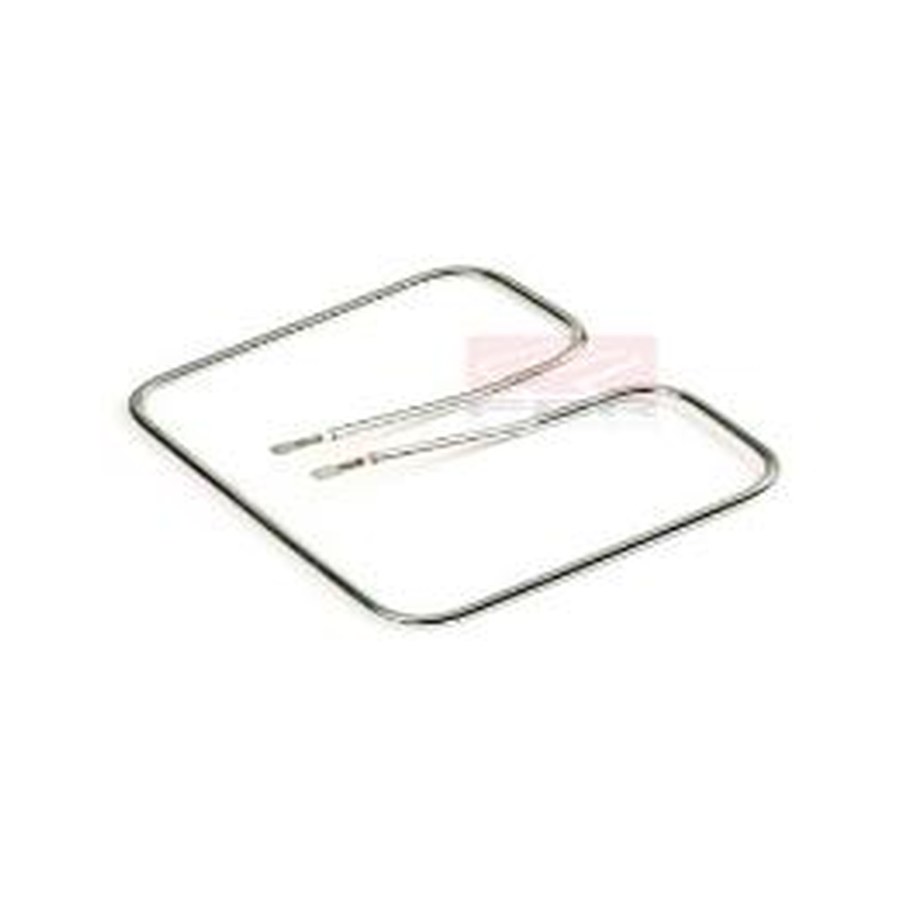

Сверьте форму и контакты внутрь с вашим ТЭНом 650W 110V из нержавейки
- Сравните форму: трубка гладкая, изогнута под ваше оборудование. Контакты выведены внутрь корпуса (клеммы с одной стороны, в одной плоскости).
- Проверьте крепление: у этого типа крепёж отсутствует, он держится за счёт жёсткой фиксации в канавке или прижимной планке.
- Измерьте рабочее сопротивление мультиметром: расчётное значение 18,6 Ом (холодное может отличаться). Мощность 0,65 кВт, напряжение 110 В.
- Убедитесь, что длина активной зоны и общая длина трубки совпадают с вашей старой.
- Материал оболочки нержавейка, выводы контактов направлены внутрь (под зажим или пайку).
Пришлите фото старого нагревателя тостера, электровафельницы или сендвичницы с двух сторон
- Фото вашего старого нагревателя с двух сторон (контакты и изгиб).
- Чёткий чертёж или эскиз с размерами общей длины, длины изгиба, расстояния от края до контактов.
- Укажите модель оборудования (тостер, электровафельница, сендвичница) и марку.
- Если есть, приложите фото места установки (канавка, паз, прижим).
- Уточните, требуется ли сохранить заводскую маркировку (если была) или нанести вашу.
Для другого оборудования меняем длину и расстояние между контактами ТЭН 650W 110V
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расстояние между контактами, материал оболочки под среду (например, для агрессивной пищи). Также можем изменить изгиб под вашу форму.
Куда ставят ТЭН для тостера
Такие нагреватели ставят в мини-печи настольные, аэрогрили и хлебопечки. В мини-печи это отдельные открытые ТЭН сверху и снизу камеры, включаемые раздельно или вместе. В аэрогриле элемент расположен кольцом вокруг вентилятора в съёмной крышке. В хлебопечке нагреватель находится открытым вокруг или под съёмным ведром для выпечки.
Вопросы
Этот ТЭН на 110 В, а мне нужно 220 В. Вы можете сделать?
Да, сделаем под другое напряжение. Пришлите фото старой детали и укажите требуемое напряжение.
У меня другая длина трубки. Вы подгоните?
Да, меняем длину по вашему образцу или чертежу. Отправьте размеры и фото.
Контакты крепятся на зажим, а не пайка. Это подойдёт?
Да, делаем под ваш тип крепления. Приложите фото контактной группы старой детали.
Нержавейка не подходит под мою среду. Сделаете из другого материала?
Да, заменим материал оболочки под вашу среду. Укажите условия работы (пищевая среда, высокая температура).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
