Трубчатый ТЭН · повтор по образцу

ТЭН гриля Sirman Salamandra PRO 1/1 G CE, PRO 1/2 G CE (1700 Вт, 230 В)

1,7 кВт мощность
230 В напряжение
31,1 Ом сопротивление в работе

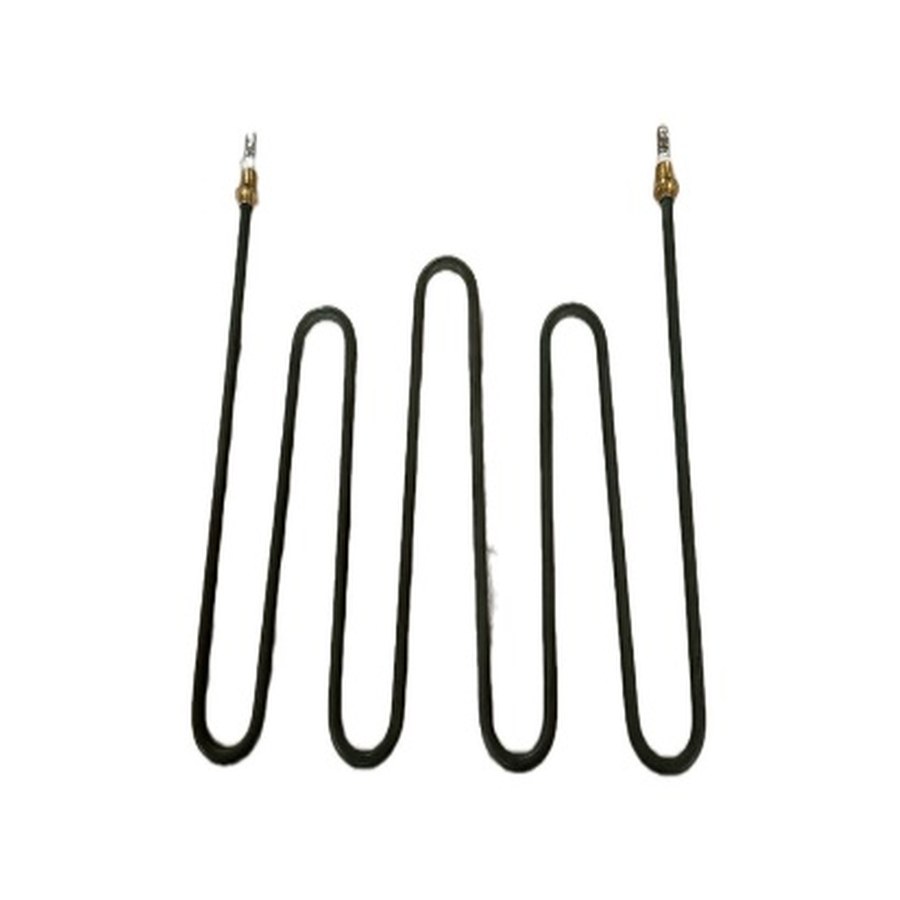

ТЭН гриля Sirman Salamandra PRO 1/1 G CE, PRO 1/2 G CE (1700 Вт, 230 В), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,7 кВт; можно меньше или больше, примерно от 1 кВт до 2,4 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Как проверить соответствие вашей детали

Сравните старый ТЭН с этим товаром по следующим признакам:

  • Форма и габариты. Эта деталь прямая, гладкая, без ребер. Проверьте изгибы и длину трубки по вашей старой детали.
  • Тип крепления. Деталь предназначена для установки в гриль, крепление хомутовое или на резьбу. Сверьте способ фиксации на корпусе вашего оборудования.
  • Выводы контактов. У этой модели выводы под контактные наконечники. Уточните расположение и тип выводов на вашей детали (клеммы, обжим, винты).
  • Длина активной части и общая длина. Измерьте длину нагревателя от одного конца до другого, включая зону выводов.
  • Номинальная мощность и напряжение. Данный ТЭН рассчитан на 1,7 кВт и 230 В. Эти параметры должны совпадать с маркировкой или паспортом вашего оборудования.

Что прислать для изготовления такой детали

Для запуска заказа на этот ТЭН предоставьте:

  • Фото старой детали с двух сторон и торца, чтобы была видна форма, длина и расположение выводов.
  • Фото шильдика или паспорта оборудования с моделью (Salamandra PRO 1/1 G CE, PRO 1/2 G CE).
  • Фото места установки ТЭН в гриле, чтобы уточнить способ крепления и заземления.
  • Чертеж или эскиз с размерами, если деталь изменена или отсутствует. Делаем по образцу, фото, чертежу.
  • Указание рабочей среды. Этот нагреватель работает в воздухе. Если среда другая, уточните это в заказе.

Если нужен не точно такой же

Если параметры вашей детали отличаются, мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и расположение крепления, а также материал оболочки под вашу среду. Для этого пришлите фото, размеры и описание условий работы.

Где применяют такие нагреватели

Такие нагреватели ставят в контактные грили и грили-саламандры, где они располагаются под жарочной поверхностью, разделённой на независимые зоны нагрева. Также их устанавливают в вертикальные грили для шаурмы, где нагреватель представляет собой вертикальный ряд открытых трубчатых ТЭН сбоку от вертела. Кроме того, подобные нагреватели используются в микроволновых печах с грилем в качестве трубчатого гриль-элемента в верхней части камеры.

Вопросы

Этот ТЭН на 230 В, а мне нужно на 220 В. Вы сделаете?

Да, сделаем под ваше напряжение. Пришлите фото старой детали и укажите нужное напряжение.

У меня крепление на фланец, а здесь хомут. Можете сделать с фланцем?

Да, сделаем с креплением по вашему образцу. Пришлите фото фланца с размерами.

Длина трубки моей детали на 20 мм короче. Вы подрежете?

Да, сделаем по вашей длине. Пришлите чертеж или точный размер от старой детали.

Мне нужен нагреватель для работы в масле, а не в воздухе. Вы сделаете?

Да, сделаем из материала, подходящего для масла. Уточните среду и пришлите фото детали.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
