Трубчатый ТЭН · повтор по образцу

ТЭН гриль 1600w 220v для SALAMANDER 600.ТЭН с нержавейки. Штуцер латунный Ø12мм. Гайки в комплекте.(230х210х90

1,6 кВт мощность
220 В напряжение
30,2 Ом сопротивление в работе

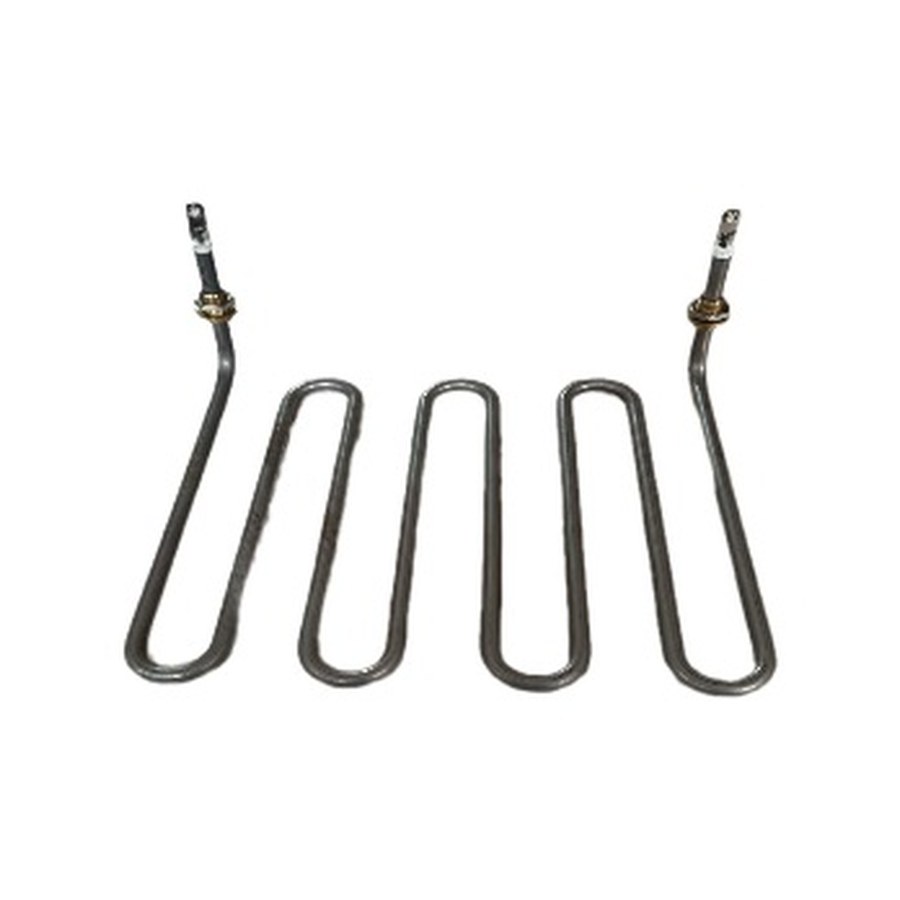

ТЭН гриль 1600w 220v для SALAMANDER 600.ТЭН с нержавейки. Штуцер латунный Ø12мм. Гайки в комплекте.(230х210х90, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте форму U-образного ТЭН 1600W с плоской частью для Salamander 600

  • Сравните форму трубки: U-образная с плоской прямоугольной нагревательной частью, как на вашей старой детали.
  • Проверьте штуцер: латунный, диаметр 12 мм, с резьбой, соединяет два конца трубки.
  • Убедитесь, что крепление через две площадки на основании, в комплекте две нержавеющие гайки.
  • Сопоставьте габариты: 230х210х90 мм, это общая длина, ширина и высота детали.
  • Сверьте мощность и напряжение: 1600 Вт, 220 В, сопротивление в рабочем режиме 30,2 Ом.

Что прислать: фото ТЭН Salamander 600 с креплениями и выводами

  • Фото старого ТЭН в сборе, включая обе площадки крепления и выводы.
  • Размеры посадочного места в оборудовании: расстояние между отверстиями крепления и глубина установки.
  • Уточните модель гриля: SALAMANDER 600 или аналог, для которого подходит этот ТЭН.
  • Укажите среду эксплуатации: например, нагрев воздуха в гриле, чтобы подтвердить материал оболочки.
  • Если есть, приложите чертеж или эскиз старой детали с указанием длины трубки и расположения штуцера.

Изменим длину трубки или материал оболочки для ТЭН 220V 230х210х90 мм

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, материал оболочки, тип штуцера или напряжение под ваше оборудование.

Где применяют ТЭН для SALAMANDER

Такие нагреватели ставят в контактных грилях и грилях-саламандрах, где они располагаются под жарочной поверхностью, разделённой на независимые зоны нагрева. Также они используются в вертикальных грилях для шаурмы, где устанавливаются вертикальным рядом сбоку от вертела. Кроме того, нагреватели этого типа встречаются в микроволновых печах с грилем, где монтируются в верхней части камеры.

Вопросы

Мне нужно напряжение 380 В, а не 220. Вы сделаете такой ТЭН?

Да, сделаем на 380 В. Пришлите фото старой детали и укажите желаемую мощность.

У меня другое крепление, не через площадки. Можно изменить крепление?

Да, изменим крепление под ваш посадочный узел. Приложите чертеж или фото места установки.

Нужен ТЭН из нержавейки, но с другим диаметром штуцера. Это возможно?

Да, заменим штуцер на другой диаметр. Укажите точный размер и материал в заказе.

Мой старый ТЭН длиннее на 20 см. Вы подберете такую же длину?

Да, сделаем с нужной длиной трубки. Предоставьте образец или точные размеры.
