Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,1 кВт; можно меньше или больше, примерно от 678 Вт до 1,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

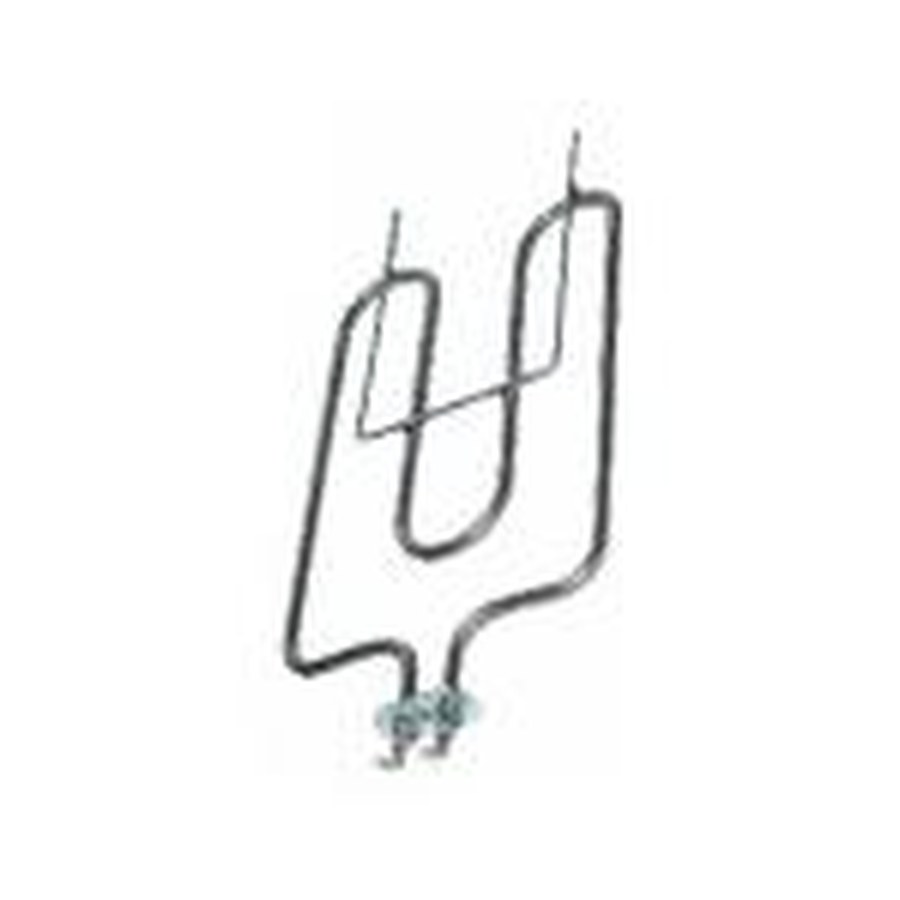

Мощность 1130 Вт при 220 В для сравнения
- Мощность 1130 Вт (1,13 кВт) при напряжении 220 В.
- Расчётный ток 5,14 А, сопротивление в рабочем режиме 42,8 Ом.
- Средний типоразмер (уточните длину трубки и расстояние между креплениями по образцу).
- Выводы: тип и расположение контактов (под винт, под клемму) сверьте с оригиналом.
- Материал оболочки: нержавейка, форма (гладкая или с элементами) и способ крепления к корпусу электрошашлычницы.
Что прислать для копирования ТЭНа электрошашлычницы
- Чёткое фото старого ТЭНа с линейкой или штангенциркулем на фоне.
- Укажите длину трубки, расстояние между центрами креплений, диаметр.
- Отметьте тип и длину выводов (штыри, резьба, длина оголённой части).
- Сфотографируйте место установки в корпусе электрошашлычницы (узлы крепления, проушины).
- Пришлите фото шильдика или наклейки оборудования, если она сохранилась.
- Если есть сомнения по мощности, укажите модель электрошашлычницы.
Изготовим по образцу с изменением длины трубки или крепления
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, форму крепления, тип выводов, напряжение или мощность (в разумных пределах). Для этого пришлите старую деталь с пометками о желаемых изменениях.
Где применяют ТЭН для электрошашлычницы
Такие нагреватели ставят в мини-печи настольные, духовые шкафы и аэрогрили. В мини-печах и духовых шкафах трубчатый ТЭН располагается открыто в камере - сверху и снизу, включается раздельно или вместе. В аэрогриле нагреватель выполнен в виде кольцевого элемента вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать такой ТЭН на 110 В?
Да, сделаем. Пришлите образец и укажите новое напряжение. Мы пересчитаем мощность и сечение проволоки.
Подойдёт ли эта деталь, если у меня крепление не такое, как на фото?
Мы изготавливаем по вашему образцу. Пришлите фото старого крепления и размеры, повторим форму.
Возможно ли увеличить длину выводов?
Да, сделаем по заказу. Укажите нужную длину выводов и тип контактов (штырь, кольцо, резьба).
Сделаете такой же, но из другого металла (например, для влажной среды)?
Да, сделаем из нержавейки или другого материала по вашему образцу. Пришлите старую деталь и укажите среду эксплуатации.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
