Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

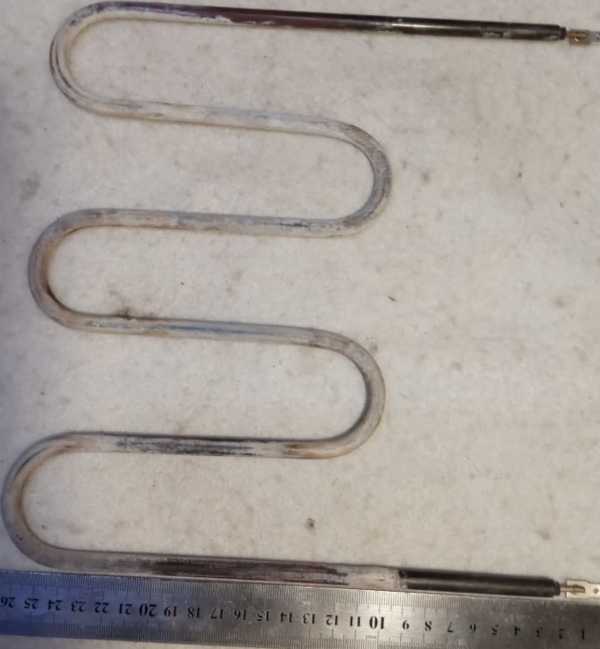

Сверьте изгиб и число прямых участков вашего ТЭН для воды
- Форма и конфигурация: сверьте общий изгиб, количество и расположение прямых участков, а также форму (петля, спираль, прямая).
- Крепление и выводы: проверьте тип крепежа (фланец, резьба, штуцер) и расположение контактных стержней или гаек.
- Габаритная длина: измерьте расстояние между крайними точками корпуса без учёта выводов.
- Мощность и напряжение: данные указаны в маркировке старой детали (код модели).
- Материал оболочки: если на старой детали есть следы коррозии или агрессивной среды, укажите это при заказе.
Приложите фото старого ТЭН сбоку и с торцов для замера формы
- Чёткое фото старого ТЭН сбоку и торцов, чтобы видеть форму и расположение выводов.
- Фото крепёжного узла (фланца, резьбы, отверстий) с линейкой рядом.
- Измерение длины корпуса и расстояния между выводами.
- Маркировку на корпусе или упаковке (если сохранилась) полностью, включая буквы и цифры.
- Условия работы: тип нагреваемой жидкости (вода, антифриз, масло), её температура и наличие примесей.
- Фото места установки или чертёж с размерами посадочного гнезда.
Под заказ меняем длину корпуса или материал ТЭН для воды
Делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, тип крепления, материал оболочки (например, на нержавеющую сталь для агрессивной среды), а также мощность и напряжение под вашу сеть. Для этого достаточно прислать старую деталь или её фото с размерами и указать нужные изменения.
Где применяют ТЭН для нагрева воды
Такие нагреватели ставят в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету. В посудомоечных машинах элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение (например, 220 вместо 380)?
Да, сделаем. Пришлите старое напряжение и желаемое новое, а также фото маркировки.
У меня другое крепление (резьба вместо фланца). Вы можете изменить?
Да, изменим тип крепления под ваш бак. Приложите фото старого крепежа и замеры резьбы или отверстий.
Нужна другая длина корпуса (короче/длиннее) для того же объёма воды. Это возможно?
Да, отрегулируем длину. Укажите нужный размер и пришлите фото места установки.
Вода жёсткая, с солями. Сделаете из материала, стойкого к накипи?
Да, заменим оболочку на кислотостойкую сталь. Для заказа укажите тип воды и пришлите фото старого ТЭН с очагами коррозии.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
