Тэн (нагреватель) для хлебопечки 700W / 230V / из нержавейки Ø6,5мм (200мм*175мм)

700 Вт мощность
230 В напряжение
200 мм длина
75,6 Ом сопротивление в работе

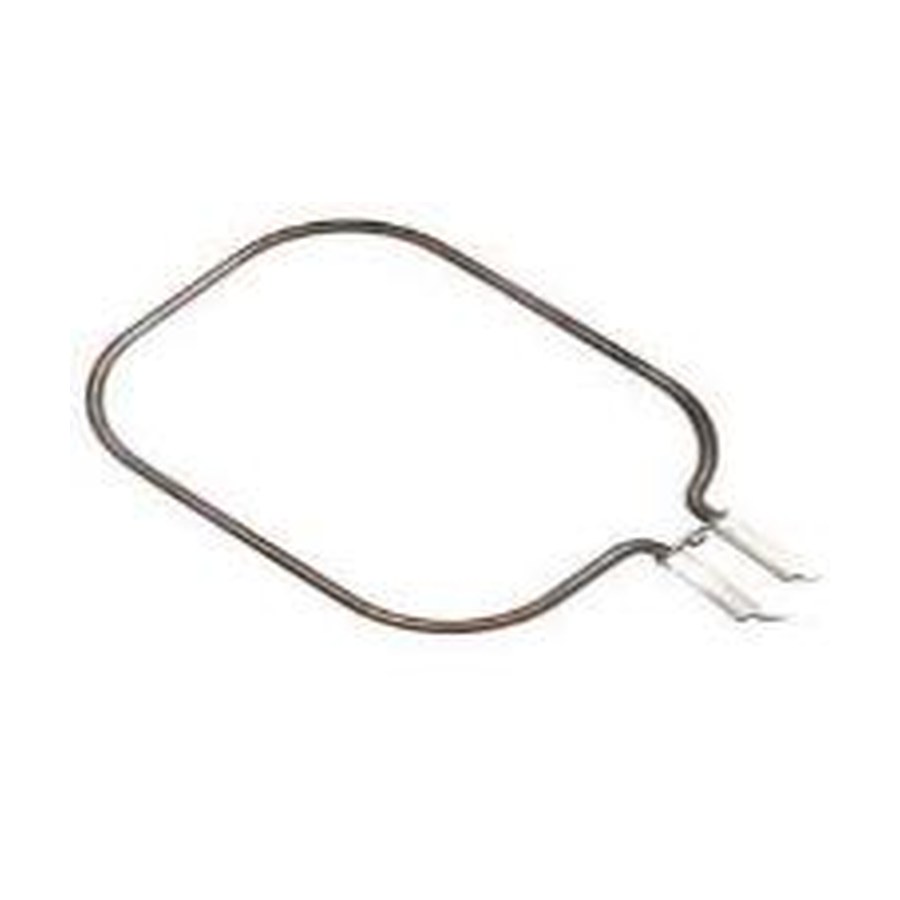

Тэн (нагреватель) для хлебопечки 700W / 230V / из нержавейки Ø6,5мм (200мм*175мм), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 200 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 700 Вт; можно меньше или больше, примерно от 420 Вт до 980 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте размеры ТЭНа 700W 230V из нержавейки 200х175 мм со своей деталью

  • Сверьте форму и габариты. Длина трубки (по средней линии) 200 мм, ширина (расстояние между осями концов) 175 мм. Согнута как буква П или U.
  • Диаметр трубки 6,5 мм, материал нержавеющая сталь. Концы круглые, гладкие, без резьбы.
  • Напряжение 230 В, мощность 700 Вт (0,7 кВт). Рассчётное сопротивление 75,6 Ом, ток 3,04 А.
  • Выводы два, расположены на одном конце. Длина холодных концов и тип контактных наконечников должны совпадать с вашим образцом.
  • Крепление в хлебопечке обычно осуществляется за счёт прижимных планок или защёлок на корпусе. Убедитесь, что форма изгиба и межосевое расстояние подходят под посадочные места в вашей печи.

Пришлите фото старого нагревателя для хлебопечки с двух сторон

  • Фото старого нагревателя с двух сторон (вид сверху и сбоку на изгиб).
  • Фото контактных выводов крупным планом.
  • Фото места установки в хлебопечке (как деталь стоит, чем прижата).
  • Модель и марку хлебопечки (если известны).
  • Если есть чертёж с размерами, приложите его. Если нет, достаточно чётких фото с линейкой рядом.

Изготовим ТЭН 700W 230V под ваши размеры по образцу или чертежу

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки (в пределах возможной оснастки), мощность и напряжение (например, 220 В), а также материал трубки под агрессивную среду. Форму изгиба и расположение выводов корректируем под ваше крепление.

Где применяют ТЭН для хлебопечки

Такие нагреватели ставят в хлебопечке как открытый спиральный элемент вокруг или под съёмным ведром для теста. Также их используют в хлебопекарной ярусной печи в виде отдельного ТЭНа или блока ТЭНов в каждой из пекарных камер яруса.

Вопросы

Можно ли сделать такой ТЭН на 220 В, а не на 230 В?

Да. Пришлите фото старого и укажите нужное напряжение. Мы пересчитаем мощность под 220 В, сохранив ток и нагрев.

Подойдёт ли эта деталь, если у меня другое межосевое расстояние между концами?

Если разница в длине или ширине не более 10 мм, часто можно подогнуть. Пришлите точные замеры с вашей старой детали, мы проверим возможность доработки.

Можно ли сделать такой ТЭН из нержавейки, но с более толстой стенкой трубки?

Да, сделаем с увеличенной толщиной стенки. Для этого нужно прислать образец или фото с пометкой «усиленная стенка».

А если у меня крепление не на защёлках, а на винтах или хомутах?

Мы сделаем крепёжные элементы по вашему образцу. Пришлите фото узла крепления в сборе.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
