Трубчатый ТЭН · воздух · повтор по образцу

Тэн (нагреватель) для хлебопечки 610W / 230V / из нержавейки Ø6,5мм (230мм*180мм)

610 Вт мощность
230 В напряжение
230 мм длина
86,7 Ом сопротивление в работе

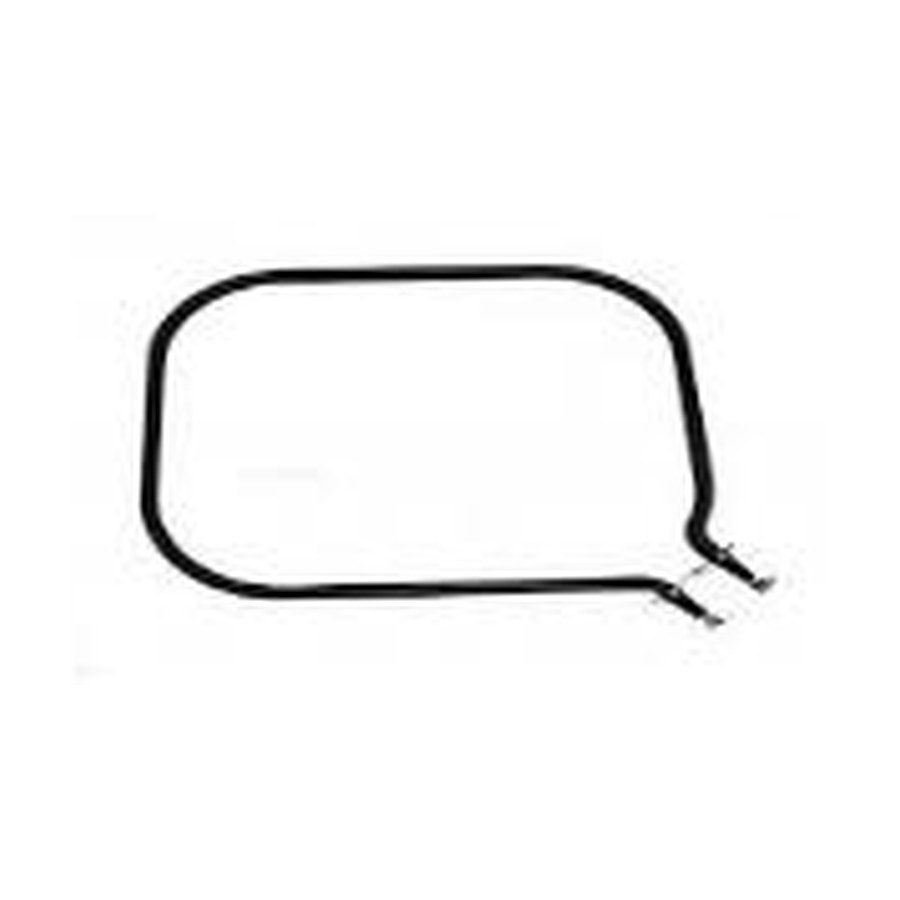

Тэн (нагреватель) для хлебопечки 610W / 230V / из нержавейки Ø6,5мм (230мм*180мм), фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 230 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 610 Вт; можно меньше или больше, примерно от 366 Вт до 854 Вт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните длину разогнутого ТЭНа 610W 230V из нержавейки с вашим образцом

  • Сравните общую длину развернутого нагревателя в разогнутом состоянии. В данной детали одна сторона 230 мм, другая 180 мм.
  • Уточните внешний диаметр трубки. У этого ТЭН он 6,5 мм.
  • Проверьте материал трубки. Этот нагреватель сделан из нержавеющей стали.
  • Убедитесь, что форма крепления и тип выводов (контактов) совпадают с вашей старой деталью. Подробности крепления уточняйте по фото или образцу.
  • Сверьте электрические параметры: рабочее напряжение 230 В, мощность 0,61 кВт. Рассчитанное сопротивление в рабочем режиме 86,7 Ом, расчетный ток 2,65 А.

Пришлите фото креплений и выводов вашего трубчатого нагревателя 6,5 мм

  • Фотографии старого нагревателя с разных сторон: общий вид, место крепления, выводы.
  • Детальный чертеж или эскиз с указанием всех размеров: общая длина, длина каждого колена, диаметр, расстояния до изгибов.
  • Фото места установки в корпусе хлебопечки, чтобы мы видели посадочное место и способ фиксации.
  • Если есть маркировка на старой детали или на корпусе оборудования, сфотографируйте её.
  • Уточните, какой именно вывод вам нужен: тип контакта (например, под обжим, под винт) и его расположение.
  • Если нагреватель устанавливается в держатель или имеет дополнительную изоляцию на выводах, пришлите фото этого узла.

Меняем геометрию изгибов и длину ТЭНа 610W по вашему чертежу

Делаем по образцу, фото, чертежу. По заказу меняем геометрию изгибов, общую длину, тип и расположение выводов, а также электрические характеристики под ваше оборудование. Для этого пришлите исходный образец или чертеж с указанием того, что нужно изменить.

Применение: ТЭН для хлебопечки

Такие нагреватели ставят в хлебопечки, где открытый спиральный элемент расположен вокруг или под съёмным ведром для теста. Также они используются в хлебопекарных ярусных печах, где элемент находится в каждой из пекарных камер яруса.

Вопросы

Мне нужно другое напряжение, например 12 В. Вы сделаете такой нагреватель?

Да, сделаем. Для этого пришлите чертеж или образец старой детали и укажите нужное напряжение.

У меня другая форма крепления, не такая, как на фото. Вы можете изготовить ТЭН с другим типом фиксации?

Да, сделаем. Приложите к заказу фото вашего посадочного места и эскиз желаемого крепления.

Нужна другая длина трубки, чтобы нагреватель встал в другой корпус. Это возможно?

Да, сделаем. Пришлите чертеж с новыми размерами или укажите на фото старой детали, что именно и на сколько нужно изменить.

Мне нужен нагреватель из другого материала, не из нержавейки. Вы можете изготовить такой?

Да, сделаем. Уточните при заказе требуемый материал трубки и приложите образец или подробное описание.
