Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка со старой деталью
- Сравните габариты по посадочным местам: 25 см и 15 см должны совпасть с вашим старым блоком.
- Проверьте тип и расположение выводов: они должны быть идентичны вашим клеммам или контактным пластинам.
- Сверьте суммарную мощность 6000 W: она указана на корпусе или в документации вашего оборудования.
- Убедитесь, что напряжение 380 В соответствует схеме подключения вашей установки.

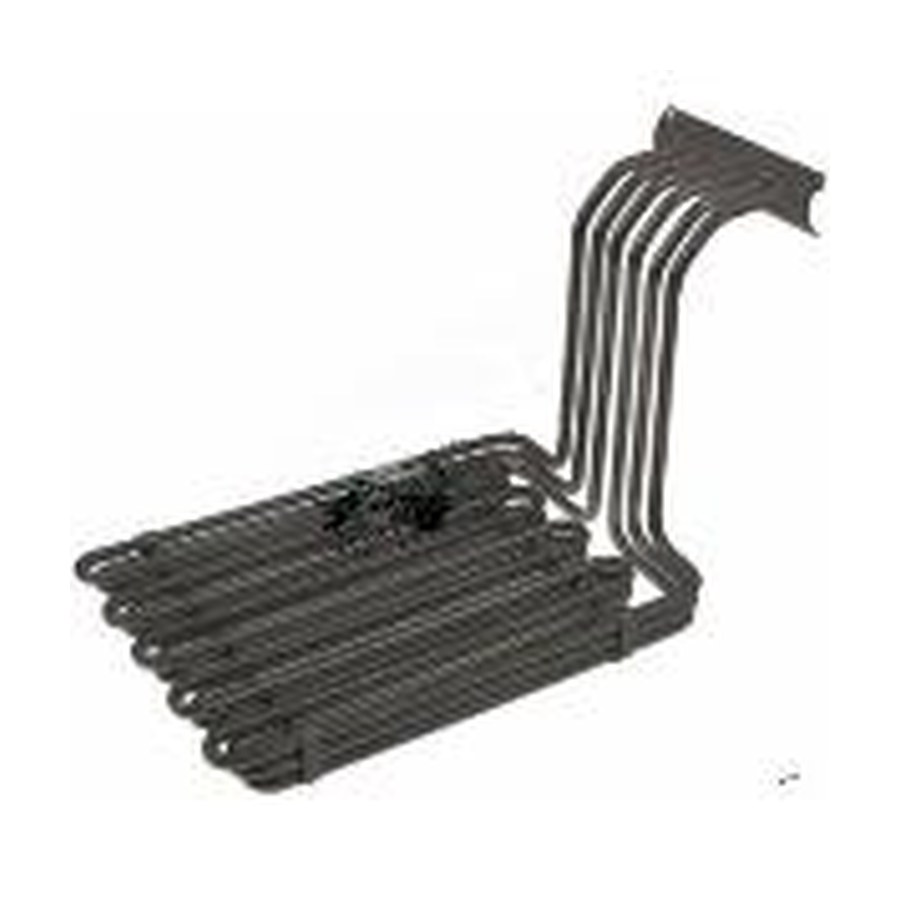

- Сопоставьте форму блока: три ТЭН в сборе, без дополнительных элементов, должны повторять геометрию вашей детали.
Делаем по образцу, фото или чертежу, поэтому точное совпадение размеров и конструкции решает вопрос совместимости.
Данные для изготовления
- Пришлите фото старого блока с торца и в профиль, чтобы мы увидели форму и расположение выводов.
- Укажите точные размеры посадочных мест: длину и ширину, если они отличаются от 25 см и 15 см.
- Сообщите схему подключения: звезда или треугольник, если она известна, для проверки соответствия 380 В.
- Опишите крепление: отверстия, скобы или фланец, как на вашей детали.
- Уточните, нужна ли защита от перегрева или термопара в комплекте, если она была в старом узле.
- Приложите эскиз с расстояниями между ТЭН и выводами, если есть отклонения от стандарта.
Если деталь не полностью повторяет ваш образец, укажите это в заявке, чтобы мы учли правки.
Возможные изменения под задачу
По заказу меняем напряжение, мощность, длину и форму крепления под ваше оборудование. Также можем скорректировать материал трубки или диаметр, если среда требует иного исполнения. Делаем по образцу, фото или чертежу, поэтому любые правки согласуем до запуска.
Где применяют такие нагреватели
Такие нагреватели ставят в фритюрницах и профессиональных фритюрницах. В этом оборудовании нагреватель представляет собой погружной открытый элемент, который устанавливается непосредственно в ёмкости с маслом. Часто такой элемент совмещён с крышкой-блоком управления или выполняется откидным вместе с крышкой для удобства очистки ванны.
Вопросы
Старый блок на 220 В, а здесь 380 В. Сделаете под моё напряжение?
Да, сделаем. Пришлите фото старого блока и укажите схему подключения, чтобы мы пересчитали мощность.
У меня крепление другое, не совпадает с вашими размерами посадочных мест.
Да, сделаем по вашему образцу. Приложите чертеж или эскиз крепления с реальными размерами.
Нужна другая длина выводов, чем в этой модели.
Да, изменим длину выводов под вашу колодку или кабель. Укажите нужную длину в заказе.
Материал трубки не подходит для моей среды, есть ли другой?
Да, подберем материал под вашу среду. Сообщите, что за жидкость или масло, и мы предложим вариант.
