Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,6 кВт; можно меньше или больше, примерно от 1,6 кВт до 3,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

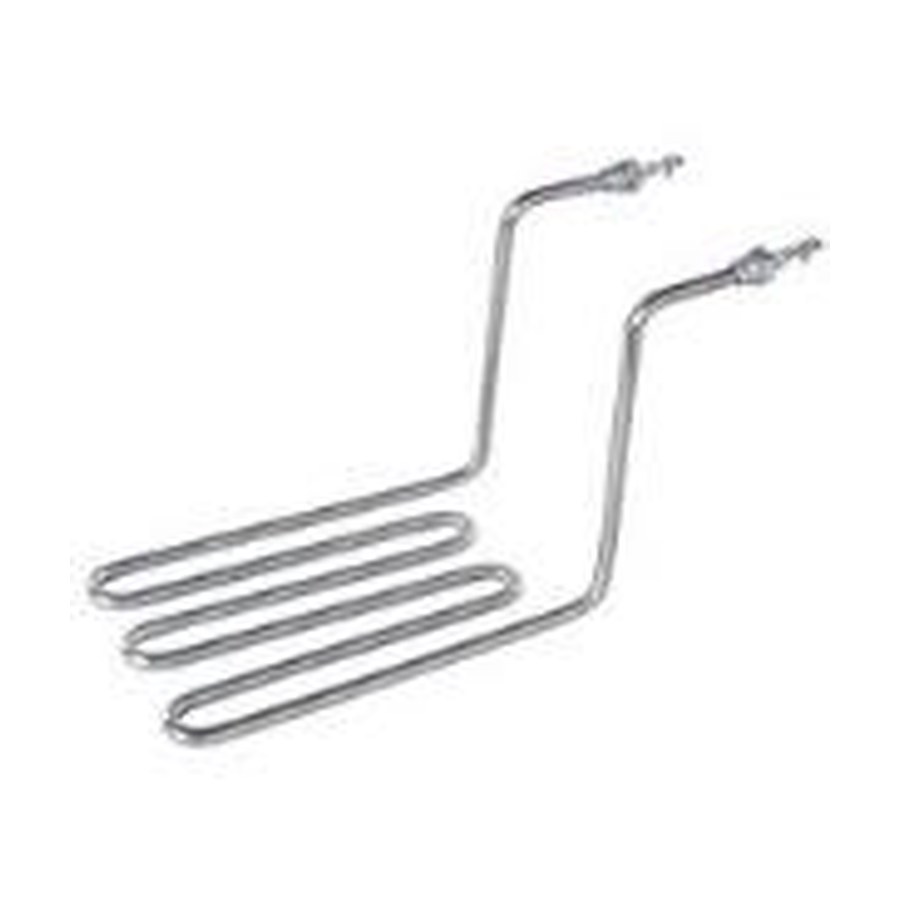

Сверьте изгиб и длину трубки с ТЭН 2600W 220V Ø12мм
- Форма и длина корпуса. Сравните изгиб старого ТЭН с тем, что указано в названии. Длина трубки должна совпадать для установки в посадочные места.
- Крепление и штуцер. Убедитесь, что резьба штуцера Ø12 мм из нержавейки подходит к отверстию фритюрницы.
- Выводы контактов. Проверьте расстояние между выводами и их тип (штекер, клемма). Они должны совпадать с контактной группой оборудования.
- Мощность и напряжение. На старом ТЭН указано 2600W и 220V. Сопротивление в рабочем режиме 18,6 Ом. Сверьте номинал и омическое значение.
- Материал оболочки. Нержавеющая сталь обязательна для работы в масле. Если старая деталь из другого сплава, эта не подойдёт.
Приложите фото старого нагревателя фритюрницы спереди и сбоку
- Фото старого ТЭН с двух ракурсов (вид спереди и сбоку).
- Размеры: общая длина трубки, длина прямой части, расстояние между осями крепления.
- Тип и диаметр штуцера (у нас Ø12 мм нержавейка). Если резьба не совпадает, укажите свой шаг и диаметр.
- Маркировку старого нагревателя (мощность, напряжение, если есть код).
- Фото места установки во фритюрнице (расположение крепёжных отверстий, зазор для трубки).
- Объём масла или размер ванны, если меняется конфигурация.
Изменим длину, изгиб или выводы под ваш образец ТЭН 2600W
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расстояние между выводами, форму изгиба. Материал оболочки и штуцера только нержавеющая сталь для этой задачи.
ТЭН для фритюрницы: в каком оборудовании
Такие нагреватели ставят во фритюрницах и профессиональных фритюрницах. Это погружной открытый трубчатый элемент, который находится непосредственно в ёмкости с маслом. В профессиональных моделях он часто откидной вместе с крышкой-блоком управления для очистки ванны.
Вопросы
Подойдёт ли этот ТЭН для напряжения 380В?
Да, сделаем на 380В. Пришлите желаемую мощность, мы пересчитаем сопротивление и изготовим по параметрам.
Можно ли изменить длину трубки?
Да, можем изменить длину и форму по вашему чертежу или образцу.
Штуцер Ø12 мм не подходит к моей фритюрнице, есть другой размер?
Да, сделаем штуцер другого диаметра под ваше посадочное место. Укажите нужный размер.
Нужен ТЭН из другого материала, не из нержавейки?
Для работы в масле используем только нержавеющую сталь. Если среда другая, пришлите её тип и температуру, подберём материал.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
