ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн водяной из нержавейки 1,5 КВт Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм. L- 340mm .

1,5 кВт мощность
340 мм длина

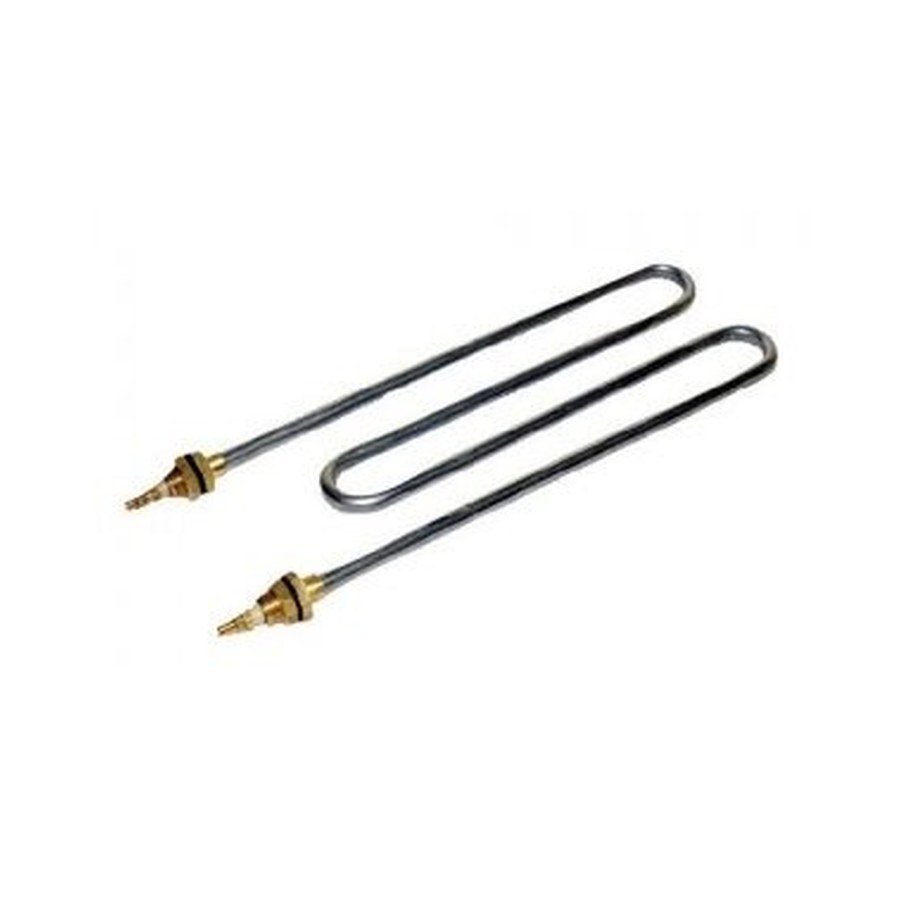

Тэн водяной из нержавейки 1,5 КВт Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм. L- 340mm ., фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 340 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте со своей деталью

  • Форма: U образный трубчатый ТЭН с двумя прямыми ветвями.
  • Крепление: на каждой ветви латунный штуцер Ø14 мм и латунная гайка.
  • Размеры: межосевое расстояние 80 мм, общая длина 340 мм, диаметр трубки 8,5 мм.
  • Мощность: 1,5 кВт.
  • Материал: трубка из нержавейки, крепёж из латуни.

Что прислать для заказа этой детали

  • Фото старого ТЭН сбоку и сверху.
  • Замер межосевого расстояния и общей длины.
  • Уточнить, подходит ли мощность 1,5 кВт или нужно другое значение.
  • Указать марку и модель оборудования, куда устанавливается ТЭН (если известно).

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, межосевое расстояние, тип и материал крепления.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.

Вопросы

У меня другое напряжение сети, 380 В. Вы сделаете такой ТЭН на 380 В?

Да, сделаем. Пришлите фото вашей детали и укажите нужное напряжение.

Можно увеличить межосевое расстояние на 10 мм?

Да, сделаем по вашим размерам. Приложите чертёж или фото с замерами.

Нужен ТЭН с такой же мощностью, но длиннее на 20 мм. Это возможно?

Да, изменим длину под вашу задачу. Пришлите фото старой детали и общую длину, которая нужна.

У меня агрессивная среда, латунь не подходит. Сделаете крепление из нержавейки?

Да, сделаем крепление из нержавейки. Уточните среду и пришлите фото вашего узла установки.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
