Тэн водяной из нержавейки 4,0 КВт (СКРЕПКА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм.

4 кВт мощность
300 мм длина

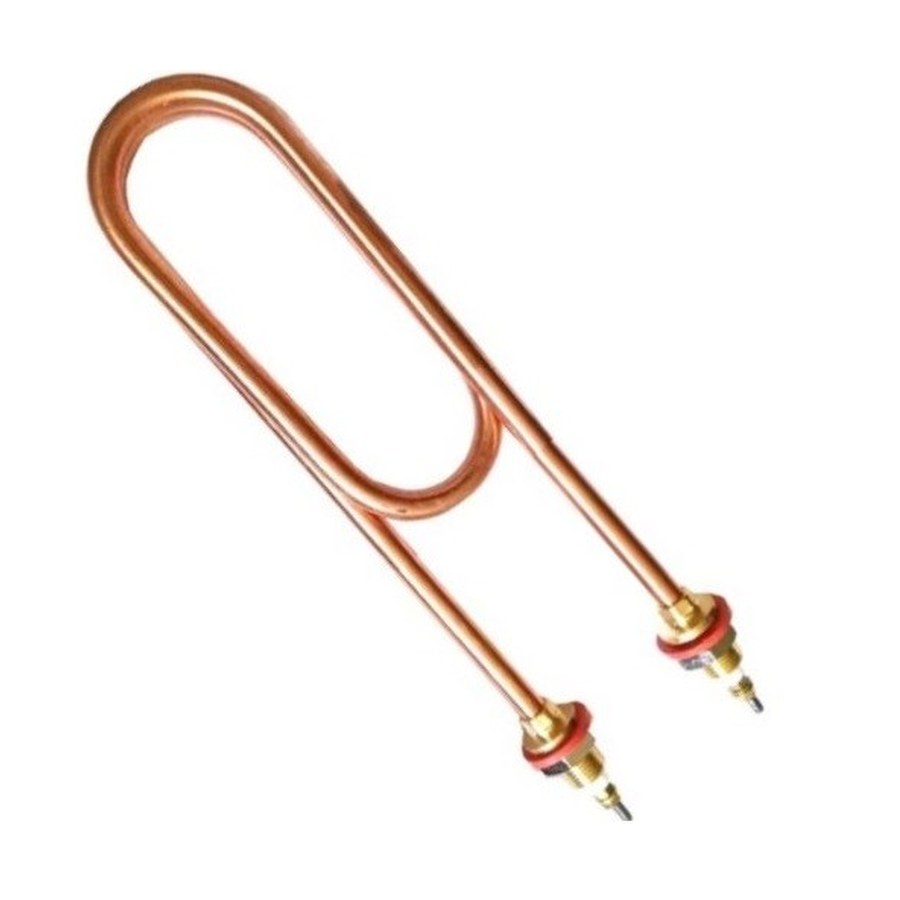

Тэн водяной из нержавейки 4,0 КВт (СКРЕПКА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм. , фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сравните диаметр трубки 8,5 мм вашего ТЭНа 4,0 кВт

  • Сравните наружный диаметр трубки: у этого ТЭНа он 8,5 мм. Измерьте старую деталь штангенциркулем.
  • Проверьте межосевое расстояние между выводами: 80 мм. Измерьте от центра одного штуцера до центра другого.
  • Убедитесь, что общая длина (L) 300 мм совпадает с длиной вашего образца (без учёта гаек и штуцеров).
  • Посмотрите на материал: трубка из нержавейки, гайка и штуцер латунные. Сверьте с вашей деталью.
  • Мощность 4 кВт. Если старая маркировка стёрта, уточните по паспорту оборудования или замерьте сопротивление (но не указываем как проверять).

Отправьте фото старого ТЭНа с L 300 мм и межосевым 80 мм

  • Фото старого ТЭНа с линейкой на фоне, чтобы были видны все габариты и форма.
  • Чёткий чертёж или эскиз с указанием диаметра трубки, межосевого расстояния и общей длины.
  • Уточните, на какое напряжение рассчитан нагреватель (по умолчанию под стандартную сеть, но возможны изменения).
  • Сообщите, есть ли накидные гайки в комплекте или нужны только штуцеры.
  • Если деталь снималась с конкретного бака, укажите его тип (например, водонагреватель, бойлер) и фото места установки.

Изменим длину трубки или межосевое расстояние под ваш заказ

Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, межосевое расстояние, напряжение, мощность, материал трубки (например, медь, сталь) или тип резьбы на штуцере. Присылайте ваши требования и старую деталь для согласования.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.

Вопросы

Можно ли сделать этот ТЭН на 220 В, а не на 380 В?

Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж вашего старого нагревателя.

Подойдёт ли этот ТЭН, если у меня межосевое расстояние 90 мм?

Нет, у этой детали межосевое 80 мм. Мы можем изготовить ТЭН с другим межосевым расстоянием по вашему образцу или чертежу.

Можно заменить латунные гайку и штуцер на нержавейку?

Да, сделаем. Укажите в заказе, что нужна нержавеющая арматура, и приложите фото старой детали.

Этот ТЭН для воды, подойдёт ли для масла или другой среды?

Для неводной среды нужен другой материал оболочки и мощность. Пришлите тип среды и рабочие условия, мы изготовим подходящий вариант по вашему образцу.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
