Тэн водяной из нержавейки 2,5 КВт (СКРЕПКА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм.

2,5 кВт мощность
240 мм длина

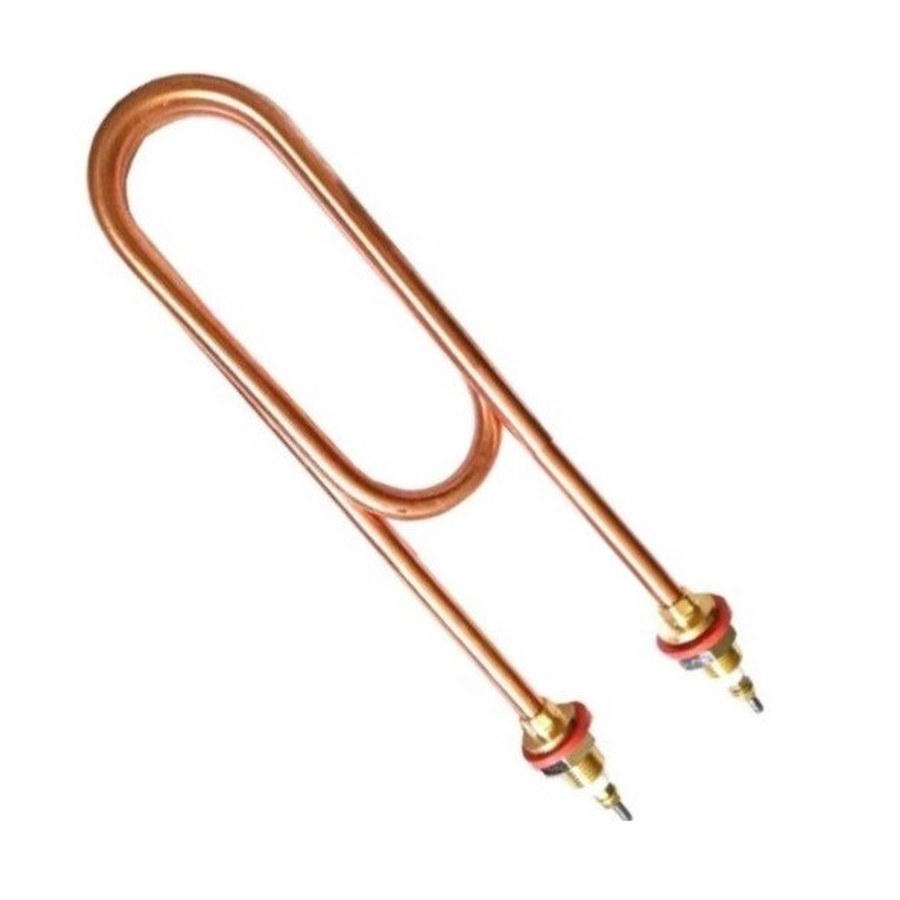

Тэн водяной из нержавейки 2,5 КВт (СКРЕПКА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 80 мм. , фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 240 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с оригиналом: что проверить у старого ТЭНа

  • Форма и тип: это прямой гладкий ТЭН (без оребрения), изогнутый в форму «скрепка». Сравните изгиб вашей детали.
  • Крепление и выводы: два резьбовых штуцера Ø14 мм с накидными латунными гайками. Проверьте совпадение диаметра штуцера и наличие гаек.
  • Длина и межосевое расстояние: общая длина 240 мм, расстояние между осями штуцеров 80 мм. Измерьте свою деталь строго по этим линиям.
  • Диаметр и материал трубки: трубка 8,5 мм, материал корпуса - нержавеющая сталь.
  • Мощность и напряжение: 2,5 кВт. Уточните рабочее напряжение вашего оборудования (обычно 220 В, если не указано иное).

Данные для заказа этой детали

  • Приложите фото старого ТЭНа с линейкой на фоне (общий вид и замер межосевого расстояния).
  • Укажите модель и марку оборудования, в котором стоял нагреватель (например, конкретный бойлер или водонагреватель).
  • Сообщите точное напряжение сети, куда будет подключаться ТЭН (220 В, 380 В и т.д.).
  • Если есть остатки маркировки на старой детали или номер заказа, пришлите их.
  • Опишите среду: вода, техническая жидкость или другая. Это влияет на материал корпуса (уточните, если среда агрессивнее обычной воды).

Если нужен не совсем такой же

Мы делаем по образцу, фото или чертежу. По заказу меняем длину трубки, межосевое расстояние, мощность, напряжение и материал корпуса (для другой среды). Также можем изменить тип крепления или форму изгиба.

В каком оборудовании стоят такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях, где они монтируются в баке или в камере нагрева. Также они используются в стиральных и посудомоечных машинах, закрепляясь снизу бака или встраиваясь в циркуляционную помпу.

Вопросы

Можно ли сделать такой ТЭН на другое напряжение (380 В)?

Да, сделаем. Для этого пришлите напряжение вашей сети и желаемую мощность.

Подойдёт ли этот ТЭН, если у меня другое межосевое расстояние?

Нет, тип «скрепка» жёстко привязан к расстоянию между штуцерами. Мы можем изготовить деталь с вашим межосевым размером по образцу или чертежу.

Вы делаете такой же, но из другого металла (например, под масло)?

Да, сделаем. Сообщите рабочую среду и температуру, чтобы мы подобрали материал корпуса.

Можно ли заказать этот ТЭН с длиной трубки больше 240 мм?

Да, изменим длину по вашему образцу или чертежу. Приложите фото старой детали с точным замером.
