Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
2 кВт и обозначение 78.19.000: что известно, а что нужно уточнить

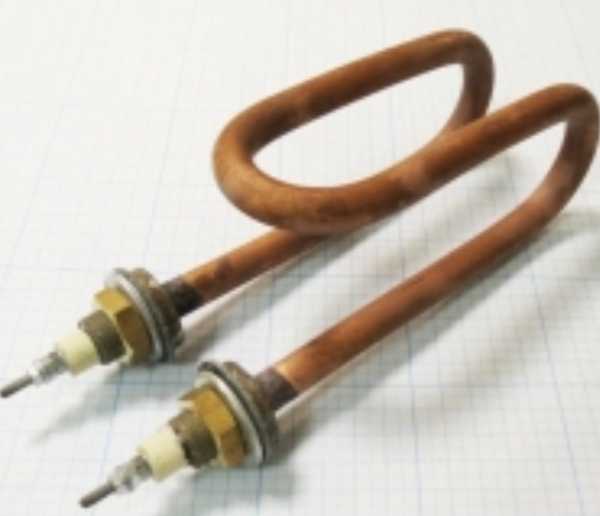

Из названия известны обозначение ТЭН, применение в дистилляторе Д-25 АЭ-25 МО, мощность 2 кВт, напряжение 220 В, медная оболочка и нагреваемая среда: вода.
Для изготовления по одному названию не хватает геометрии и деталей установки:
- Развёрнутой длины и формы изгиба;
- Размеров холодных зон и положения выводов;
- Данных о креплении и присоединении.
В названии есть электрические параметры и материал, но нет размеров и формы ТЭН.
Вода и медь: почему нельзя просто заменить среду
Этот ТЭН указан для воды, оболочка по названию медная. У производителей и в каталогах материал оболочки выбирают с учётом среды и режима работы.
Для воздуха или масла совместимость не следует из названия: такие ТЭН могут иметь другую конструкцию и материал оболочки. Перед заменой среды нужно подтвердить рабочие условия и конструкцию.
Не включайте ТЭН в другой среде без проверки его соответствия этой среде.
Развёрнутая длина и холодные зоны: как снять форму
- Снимите ТЭН и приложите его к листу, отметьте контур, выводы и места крепления.
- Развёрнутую длину измерьте вдоль оси трубки по всей её длине, включая изгибы. Если трубка не прямая, ведите гибкую ленту или нить по её контуру.
- Отдельно отметьте длину участков у выводов, которые не должны нагреваться, и расстояние от них до начала изгиба.
- Нарисуйте форму после гибки, укажите ориентацию выводов и размеры между изгибами.
Не выпрямляйте старый ТЭН силой: деформация может затруднить снятие образца.
220 В и 9,09 А: что учесть при подключении
Для этого ТЭН указаны 220 В и ток 9,09 А по готовому расчёту. Сопротивление в рабочем режиме по расчёту составляет 24,2 Ом.
Подключение должно соответствовать напряжению ТЭН и схеме оборудования.
Монтаж и проверку подключения поручите специалисту.
Эскиз, образец, маркировка: что прислать
- Фото маркировки и самого ТЭН;
- Эскиз с развёрнутой длиной, холодными зонами, изгибами и выводами;
- Фото места установки и крепления;
- Сведения о среде: вода, для которой предназначен ТЭН, или другая среда.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки после уточнения среды и требований к изделию.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях для получения питьевой воды, где элемент расположен в камере нагрева дистиллятора и доводит исходную воду до испарения. Также они используются в накопительных водонагревателях, где монтируются в бак через фланец или резьбовую втулку, и в проточных водонагревателях, где находятся в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить ТЭН в другую среду?
Не следует считать его совместимым с другой средой только по мощности и напряжению. Сначала нужно подтвердить материал и конструкцию для конкретных условий.
Можно ли сделать оболочку из нержавейки?
По заказу меняем материал оболочки, если он подходит для среды и условий работы. Эти данные нужно сообщить при заказе.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите сам ТЭН или его эскиз с размерами, формой и расположением выводов.
Как измерить развёрнутую длину?
Измерьте длину трубки вдоль её оси, проходя лентой по изгибам, а не по прямой между концами. Если измеряете нитью, уложите её по контуру и затем измерьте.
