Трубчатый ТЭН · вода · повтор по образцу

Тэн водяной из нержавейки L 380mm, 220V- 2000W (ДУГА) / штуцер Ø14мм. межосевое расстояние 40 мм.(латунные гай

2 кВт мощность
220 В напряжение
380 мм длина
24,2 Ом сопротивление в работе

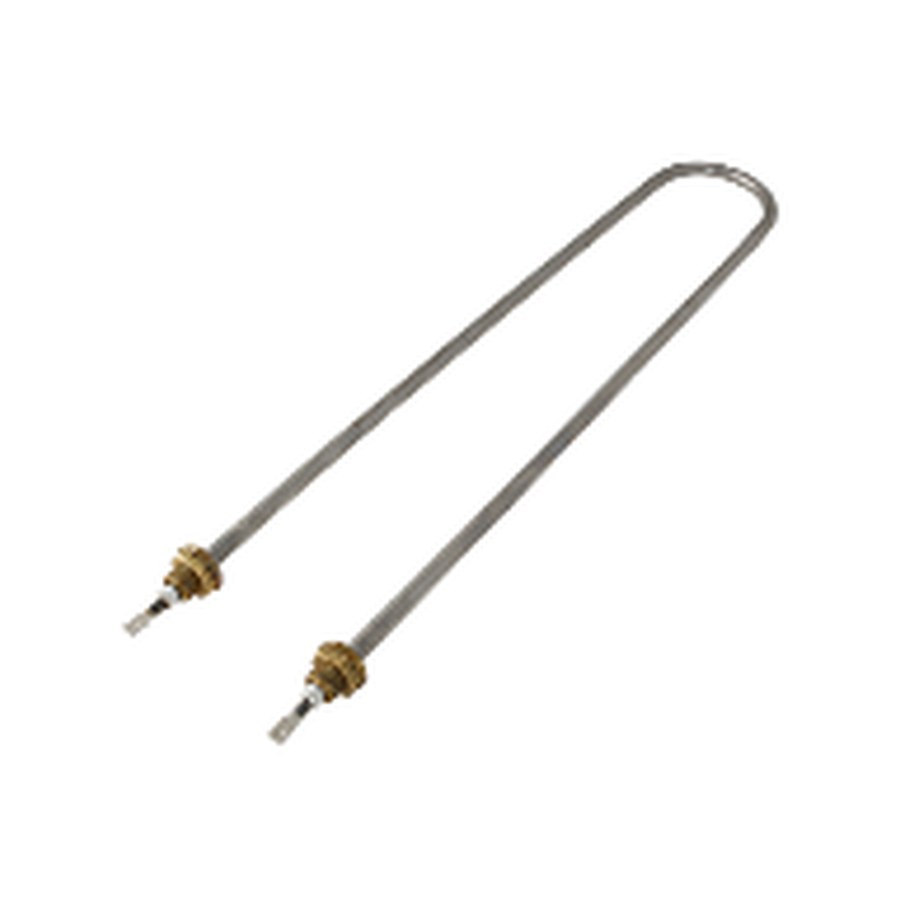

Тэн водяной из нержавейки L 380mm, 220V- 2000W (ДУГА) / штуцер Ø14мм. межосевое расстояние 40 мм.(латунные гай, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 380 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Что прислать для изготовления этой детали

  • Фото старого ТЭН со всех сторон: общий вид дуги, место крепления штуцера, контакты.
  • Замер межосевого расстояния (40 мм) и длину трубки по наружной дуге (380 мм).
  • Уточнить диаметр штуцера (указан Ø14 мм) и тип резьбы на гайке.
  • Если ТЭН стоял в баке или нагревателе, сфотографировать место установки (отверстия, прилегающие детали).
  • Указать, для какой среды применялся (вода, антифриз, масло) - это влияет на материал трубки.
  • Сообщить, есть ли на старом ТЭНе маркировка (цифры, буквы, логотип) - скопируйте их точно.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал трубки, тип и расположение крепежа, форму дуги. Присылайте фото старой детали и укажите, что именно хотите изменить - подберём или изготовим под вашу задачу.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и проточных водонагревателях. В бойлере ТЭН монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой.

Вопросы

Мне нужно другое напряжение, например 380 В. Вы сделаете?

Да, сделаем под ваше напряжение. Пришлите фото старого ТЭН и укажите требуемое напряжение и мощность.

Можно изменить длину трубки или расстояние между осями?

Да, изменим длину и межосевое расстояние по вашему образцу или чертежу. Приложите замеры и фото.

Подойдёт ли этот ТЭН для масла или антифриза?

Для агрессивных сред заменим материал трубки на подходящий. Сообщите среду и пришлите фото старого нагревателя.

У меня другое крепление - не штуцер, а фланец или резьба другого диаметра. Вы сможете сделать?

Да, сделаем с любым креплением по вашему образцу. Пришлите фото и размеры крепежа.
