Трубчатый ТЭН · вода · повтор по образцу

Тэн водяной из нержавейки L 280mm, 220V- 1500W (ДУГА) / штуцер Ø14мм. межосевое расстояние 70 мм.(латунные гай

1,5 кВт мощность
220 В напряжение
280 мм длина
32,3 Ом сопротивление в работе

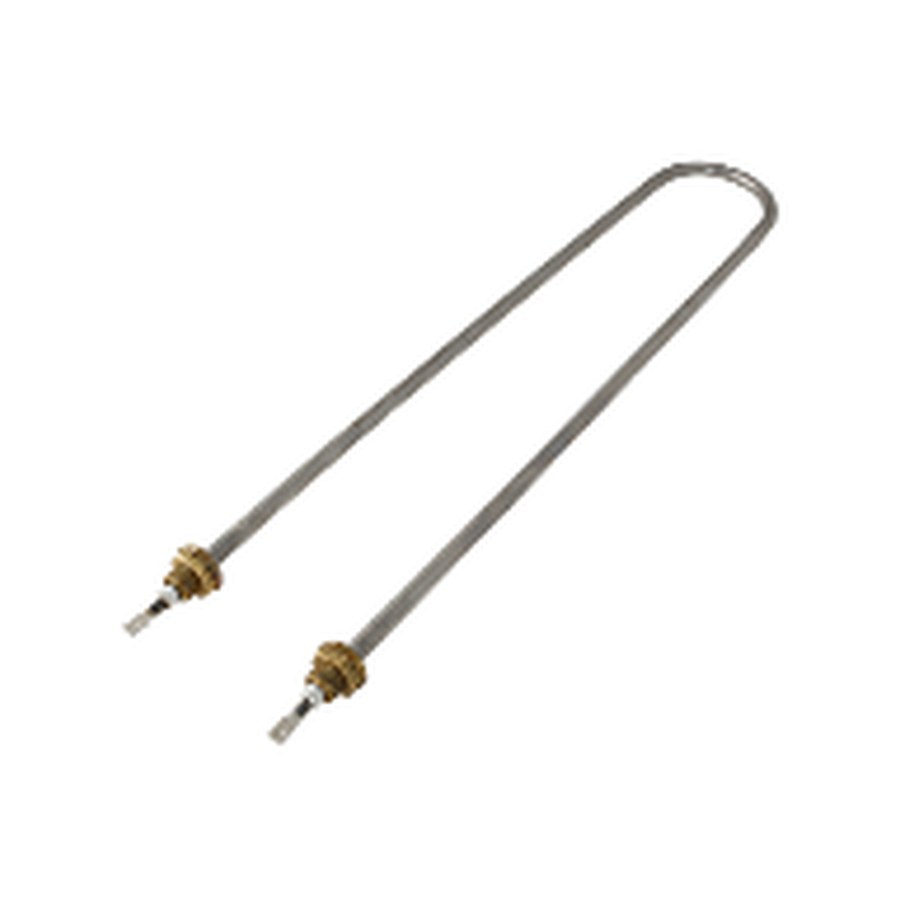

Тэн водяной из нержавейки L 280mm, 220V- 1500W (ДУГА) / штуцер Ø14мм. межосевое расстояние 70 мм.(латунные гай, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 280 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте длину корпуса 280 мм с вашим ТЭНом

  • Сверьте общую длину по корпусу: 280 мм.
  • Проверьте форму: трубка изогнута дугой (П‑образно).
  • Измерьте межосевое расстояние между центрами концов трубки: 70 мм.
  • Убедитесь, что на одном конце латунная гайка и штуцер Ø14 мм (посадочный элемент под резьбовое отверстие).
  • Сопоставьте параметры питания: напряжение 220 В, мощность 1500 Вт (расчётный ток 6,82 А, сопротивление 32,3 Ом).

Пришлите фото старого нагревателя 1500W 220V с линейкой

  • Чёткое фото старой детали с линейкой вдоль трубки.
  • Фото места установки (кронштейн, отверстия, доступ).
  • Уточните, на какое оборудование ставите (модель, производитель).
  • Если меняете по образцу, приложите замеры длины и межосевого расстояния вашей детали.
  • Укажите материал среды, в которой работает ТЭН (вода, масло, пар).
  • Если есть старая маркировка или бирка, сфотографируйте её.

Изменим длину, мощность или напряжение по вашему образцу

Делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал корпуса, тип крепления и выводов.

Где ставят трубчатые ТЭН

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа устанавливаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету с прижимной скобой.

Вопросы

Можно ли сделать такой же ТЭН, но на 380 В?

Да, сделаем. Пришлите фото старой детали и укажите нужное напряжение.

Подойдёт ли эта деталь для нагрева масла, если у меня межосевое 70 мм?

По заказу меняем материал корпуса на подходящий для масла. Приложите фото узла крепления.

У меня штуцер тоньше, чем Ø14 мм. Вы можете сделать под мой посадочный диаметр?

Да, сделаем крепление по вашему образцу или чертежу. Пришлите фото с замером резьбового отверстия.

Нужен такой же, но без дуги, прямой длиной 280 мм.

Да, сделаем прямой вариант. Уточните, оставить ли латунную гайку и штуцер, и пришлите фото места установки.
