Тэн водяной из нержавейки 2,0 КВт (ДУГА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 40 мм. L-

2 кВт мощность
180 мм длина

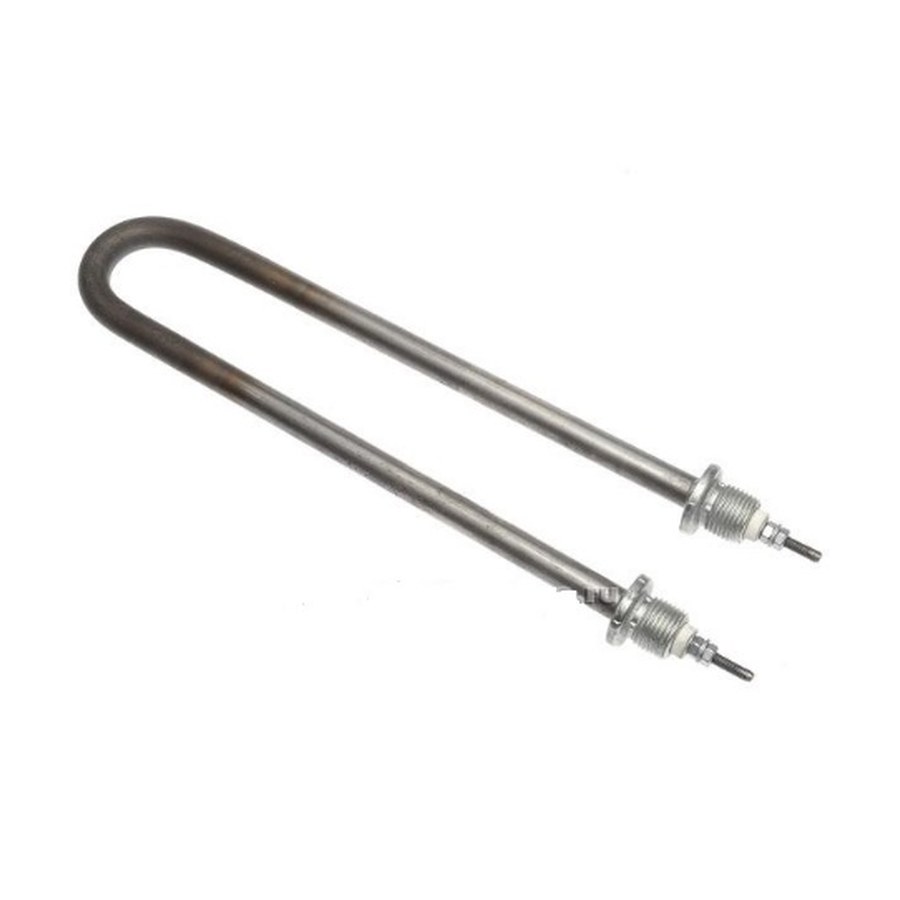

Тэн водяной из нержавейки 2,0 КВт (ДУГА) Диаметр трубки 8,5мм / штуцер Ø14мм . межосевое расстояние 40 мм. L- , фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 180 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверка с оригиналом: форма, размеры, крепление

  • Сравните форму корпуса: у данного ТЭНа ветви трубки прямые, соединенные плавной дугой (форма «ДУГА»). Ваша старая деталь должна иметь такую же геометрию.
  • Проверьте диаметр трубки: 8,5 мм. Измерьте внешний диаметр трубки вашего образца.
  • Уточните межосевое расстояние (расстояние между центрами ветвей): 40 мм. Совпадает ли оно?
  • Сверьте длину прямого участка (L): 180 мм. Это расстояние от торца штуцера до начала изгиба.
  • Убедитесь, что штуцер (резьбовой вывод для подвода воды) имеет диаметр 14 мм. Мощность 2,0 кВт, материал нержавейка.

Что прислать для заказа этой детали

  • Фото вашей старой детали с линейкой или штангенциркулем рядом (общий вид и крупный план крепления, выводов).
  • Измеренные вами по пунктам выше значения: диаметр трубки, межосевое расстояние, длина L, диаметр штуцера.
  • Укажите мощность (2,0 кВт) и напряжение сети (стандартно 220 В, если иное - уточните в запросе).
  • Если деталь устанавливается в конкретное оборудование, напишите его тип или модель (например, бойлер, станок, теплообменник).
  • Отметьте, есть ли на вашей старой детали дополнительные элементы (например, крепежные гайки, прокладки) - поставим такие же.

Если нужен не точно такой же

Делаем по образцу, фото, чертежу. По заказу меняем длину прямого участка L, межосевое расстояние, диаметр штуцера, мощность и напряжение (под вашу задачу). Изменяем материал трубки и штуцера под агрессивную среду, если требуется.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке, через боковой или нижний фланец либо через резьбовую втулку, а также в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету. Кроме того, нагреватель может использоваться в проточных водонагревателях, где размещается в небольшой цилиндрической камере нагрева внутри корпуса.

Вопросы

Мне нужно напряжение 380 В, а не 220. Вы сделаете такой ТЭН?

Да, сделаем. Для заказа укажите желаемое напряжение и мощность, а также прислать фото вашей старой детали для сверки формы и крепления.

Подойдет ли этот ТЭН, если у меня межосевое расстояние 45 мм, а не 40?

Сделаем по вашему размеру. Пришлите чертеж или фото с измеренным межосевым расстоянием и длиной L.

Можно заменить штуцер на другой диаметр резьбы, например, 1/2 дюйма?

Да, сделаем под ваш типоразмер штуцера. Укажите нужный диаметр и тип резьбы в заказе.

Мне нужен ТЭН из нержавейки, но среда содержит кислоту. Выполните такой?

Да, сделаем из материала, стойкого к вашей среде. Приложите к заказу описание среды (температура, состав) или фото старого ТЭНа с указанием, что он разрушился от коррозии.
