Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверка с вашей деталью: форма, размеры, мощность

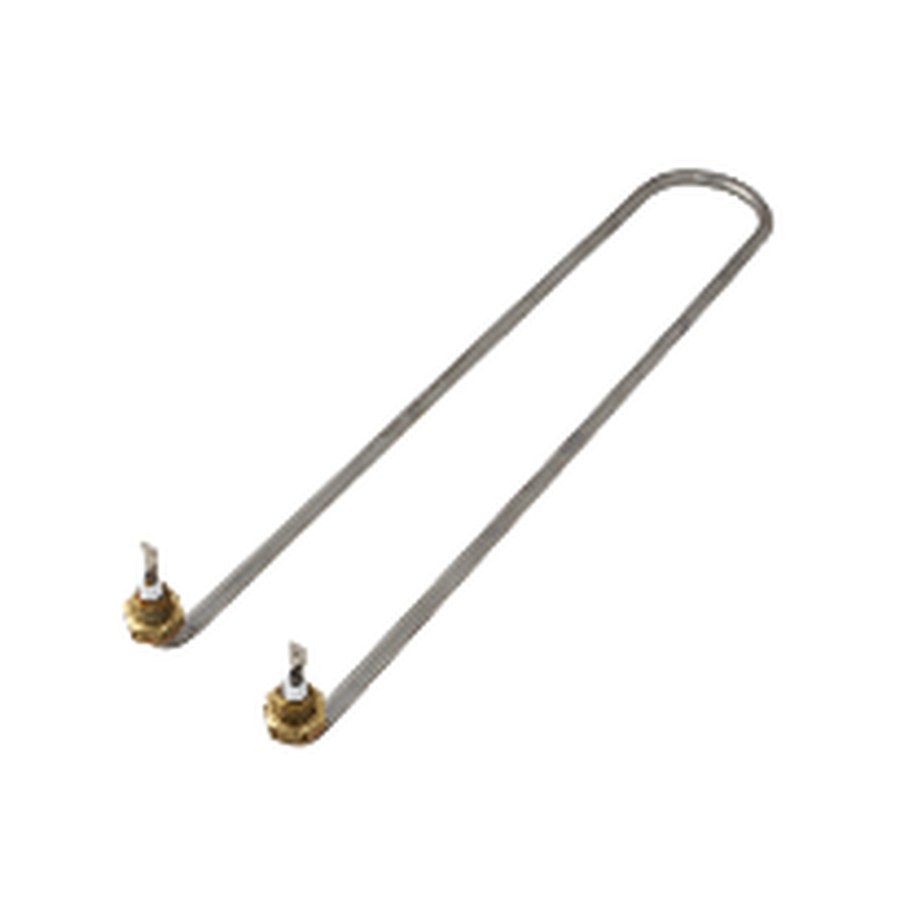

- Форма: U-образный изгиб, две параллельные трубки. Сравните радиус изгиба и расстояние между осями трубок с вашим образцом.
- Длина: развернутая длина трубки 60 см. Измерьте по внешней стороне от вывода до вывода.
- Диаметр: 8,5 мм. Проверьте штангенциркулем по трубке.
- Выводы: один конец открыт (под обжим или клемму), второй запаян с утолщением. Уточните тип контактов у вашего образца.
- Электрика: 220 В, 2000 Вт. Сопротивление в рабочем режиме 24,2 Ом. Прозвоните свою деталь для сверки.
Что прислать для заказа этой детали
- Фото или скан старого ТЭНа с линейкой (чтобы видеть общую длину, изгиб и расположение выводов).
- Эскиз с размерами: расстояние между осями трубок, длина прямой части, радиус изгиба, длина выводов.
- Уточнить тип крепления: приварной фланец, гайка, хомут или свободная установка. Если есть крепеж - его фото.
- Указать рабочую среду: вода, масло, воздух, пар. Для сауны или SPA - уточнить, есть ли контакт с солью или хлором.
- Если ТЭН в сборе с корпусом или кожухом - фото узла в целом.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, форму изгиба, тип и длину выводов, материал оболочки. Для агрессивных сред или высоких температур подбираем другой сплав.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокаменки для бани и сауны, где они работают в пакете стержневых ТЭНов под слоем или в корзине камней. Также нагреватели устанавливают в накопительные водонагреватели (бойлеры), размещая их в баке через боковой или нижний фланец. Кроме того, они подходят для духовых шкафов, где монтируются как открытые трубчатые ТЭН на задних или боковых стенках камеры.
Вопросы
Можно ли заказать этот ТЭН на 380 В?
Да, сделаем. Пришлите нужную мощность и схему включения (звезда, треугольник).
Подойдет ли он для бассейна с морской водой?
Да, сделаем. Приложите к заказу описание среды и температуры.
У меня другое расстояние между осями трубок. Вы можете изменить изгиб?
Да, сделаем по вашему чертежу или образцу.
Можно ли вместо открытого вывода сделать резьбу под накидную гайку?
Да, сделаем. Укажите длину резьбовой части и шаг.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
