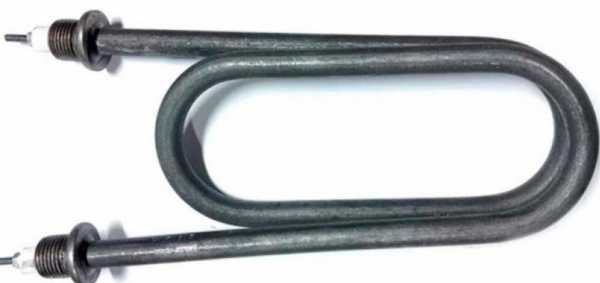

Что означает маркировка ТЭН 265 А13/10,0 J 380
265 задаёт длину в маркировке, A13 обозначает код контактного стержня и диаметр оболочки 13 мм, 10,0 J указывает мощность и код среды, 380 обозначает напряжение. Активная длина и нагрузка приведены по готовым расчётам.
- Активная длина: 2570 мм.
- Удельная нагрузка: 9,53 Вт/см² на площади 1050 см².
- Код J: вода и слабые растворы кислот.
Для кода J в каталогах указан предел удельной мощности 15 Вт/см². Расчётная нагрузка этого ТЭН ниже него.
Как мультиметром проверить сопротивление
Проверяйте отключённый от сети ТЭН, предварительно отсоединив провода.
- Переключите мультиметр в режим измерения сопротивления.
- Приложите щупы к контактным стержням.
- Сравните показание с расчётным сопротивлением в рабочем режиме: 14,4 Ом.
Измеренное мультиметром сопротивление в холодном состоянии может отличаться от расчётного сопротивления в рабочем режиме.
Код J: подходящая среда и оболочка
В каталогах код J связывают с водой и слабыми растворами кислот при pH 5–7. Для этой среды рекомендуют оболочку из нержавеющей жаростойкой стали. Это рекомендация для кода, а не подтверждение материала оболочки данного изделия.
При работе в другой среде материал оболочки и допустимую нагрузку нужно проверять заново. Совпадения напряжения и мощности недостаточно.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2650 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 36 %.
Что можно изменить, сохранив длину
По заказу меняем напряжение, мощность и исполнение штуцера, если параметры согласованы с условиями установки и нагрева.
- Для другой среды нужно отдельно подобрать код и материал оболочки.
- Чтобы сохранить длину, укажите это в запросе. Делаем по чертежу, эскизу, образцу.
Что прислать для подбора
Пришлите маркировку или чертёж и укажите:
- Нагреваемую среду;
- Напряжение и требуемую мощность;
- Условия установки и нужное исполнение штуцера.
Если чертежа нет, подойдёт эскиз или образец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях, стиральных машинах, посудомоечных машинах, парогенераторах и электрочайниках. В накопительном водонагревателе ТЭН находится в баке, через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать с другой резьбой штуцера?
По заказу меняем исполнение штуцера. Пришлите чертёж или укажите нужную резьбу и параметры посадочного места.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Укажите напряжение сети и требуемую мощность, чтобы согласовать исполнение.
Что будет, если нагрузка выше предела?
Это может привести к перегреву и сокращению срока службы ТЭН. Для другой нагрузки нужно подобрать исполнение с учётом среды и допустимой удельной мощности.
Какая длина контактного стержня бывает?
В маркировке A соответствует длине 40 мм. В ГОСТ также указаны варианты 65, 100, 125, 160, 250, 400 и 630 мм.
