Трубчатый ТЭН · повтор по образцу

ТЭН 1000 ВТ ДЛЯ КОНФОРКИ КЭТ-0,09 АБАТ TK1000 Длина рабочего тела: 240х244х90 мм. Диаметр трубки: 8 мм. Тип ко

1 кВт мощность
90 мм длина

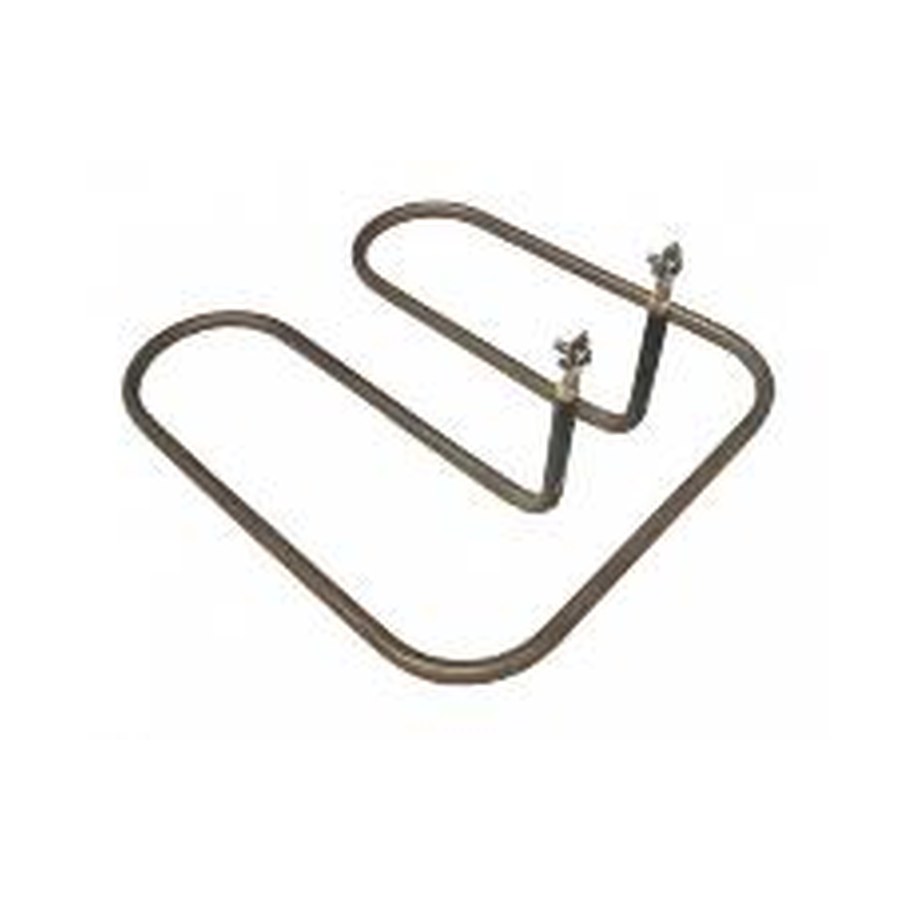

ТЭН 1000 ВТ ДЛЯ КОНФОРКИ КЭТ-0,09 АБАТ TK1000 Длина рабочего тела: 240х244х90 мм. Диаметр трубки: 8 мм. Тип ко, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 90 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1 кВт; можно меньше или больше, примерно от 600 Вт до 1,4 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

ТЭН 1 кВт для конфорки. Форма 240х244х90 мм, трубка 8 мм, контакт М4

  • Проверьте габарит рабочего тела: он должен совпадать с размерами 240х244х90 мм. Измерьте по внешним краям трубки.
  • Убедитесь, что диаметр трубки 8 мм, а контакты под шуруп М4 (отверстие в пластине контакта).
  • Сравните мощность: на старой детали указано 1 кВт.
  • Форма изделия повторяет контур конфорки КЭТ-0,09. Сверьте изгибы и расположение выводов.

Данные для запуска заказа по этому образцу

  • Приложите фото старого ТЭН с двух сторон, чтобы видеть форму и расположение контактов.
  • Укажите марку и модель плиты или конфорки, с которой снята деталь.
  • Сообщите материал корпуса агрегата (например, алюминий, нержавейка), если среда контакта отличается от обычного воздуха.
  • Напишите, нужна ли герметизация выводов или дополнительная изоляция контактов.
  • Если деталь ставится в закрытый корпус, уточните наличие и размер проходного отверстия.

Возможные изменения под вашу задачу

Делаем по образцу, фото или чертежу. По заказу меняем длину выводов, тип контакта (например, клемма или штекер), материал трубки для работы в агрессивной среде, мощность и рабочее напряжение. Форма и крепление конфорки остаются без изменений.

Где применяют такие нагреватели

Такие нагреватели ставят в электроплитах или варочных панелях, где элемент встроен внутрь чугунного диска конфорки. Также они используются в духовых шкафах, где располагаются на задних или боковых стенках камеры. Кроме того, нагреватели данного типа встречаются в мини-печах, где находятся сверху и снизу камеры.

Вопросы

ТЭН рассчитан на 220 В, а мне нужно 380 В. Вы сможете сделать такой же по форме, но на другое напряжение?

Да, сделаем. Пришлите фото старой детали с размерами и укажите нужное напряжение.

У меня контакты не под шуруп, а под клемму на 6 мм. Можно заменить крепление?

Да, по заказу меняем тип контакта. Приложите к заказу эскиз или фото нужного разъёма.

Длина рабочего тела совпадает, но мне нужно увеличить мощность до 1,5 кВт. Это возможно без изменения формы?

Да, сделаем с увеличенной мощностью. Для точного расчёта пришлите чертёж или фото с размерами трубки и укажите требуемую мощность.

Нагреватель будет работать не на воздухе, а в масле. Выпускаете ли такой же в нержавеющей трубке?

Да, делаем из нержавеющей стали под заказ. Укажите в комментарии среду и приложите фото детали.
