Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

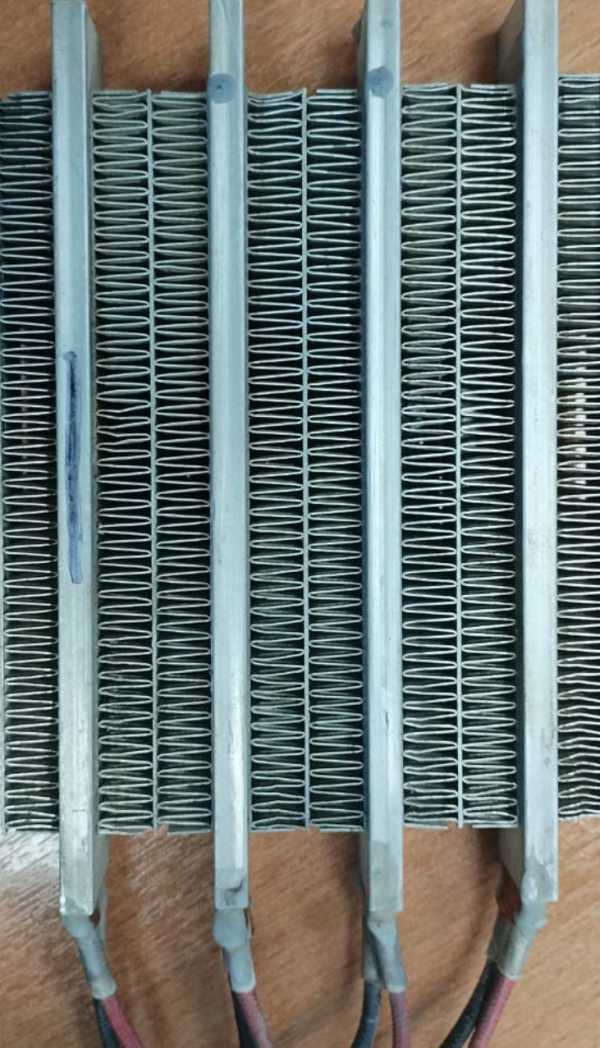

Сравните количество и расположение оребрённых нагревателей в блоке ТЭН
- Сравните количество и расположение параллельных нагревательных элементов в блоке.
- Проверьте тип выводов: гибкие провода в изоляции с герметизацией компаундом.
- Убедитесь, что на старом образце есть частое волнообразное ленточное оребрение между элементами.
- Сверьте общую длину блока и расстояние между крепежными планками.
- Сопоставьте маркировку на корпусе или бирке с названием «Тэн осушитель» и буквенным кодом, если он есть.
Пришлите фото старого блока осушителя с обеих сторон и со стороны выводов
- Фото старого блока с двух сторон (общий вид и вид на выводы).
- Чёткий снимок маркировки или бирки с названием и кодом.
- Длину блока по металлическим планкам.
- Фото места установки и типа клемм или разъёмов, к которым подключались провода.
- Если есть, укажите мощность и напряжение, указанные на старой детали.
Изменим напряжение или мощность оребрённого ТЭН по вашим размерам
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, общую длину блока, длину и сечение выводных проводов.
Где ставят оребрённые ТЭН
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель расположен в воздуховоде или корпусе калорифера и обдувается потоком воздуха. Также они используются в сушильных камерах для пиломатериалов, где в электрических моделях нагреватель вмонтирован в воздуховод или корпус теплогенератора, и в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры.
Вопросы
Можно ли сделать такой же блок, но на другое напряжение, например 220В вместо 380В?
Да, сделаем. Пришлите фото старого образца и укажите нужное напряжение.
У моего старого блока выводы под клеммы, а у вас гибкие провода. Вы сможете сделать под клеммы?
Да, сделаем. Для этого в заказе укажите тип клемм и приложите фото посадочного места.
Нужно изменить общую длину блока, он не влезает в мой осушитель.
Да, изменим длину по вашему образцу. Пришлите чертёж или точный размер.
Мне нужен такой же блок, но из другого материала, для работы в агрессивной среде.
Да, сделаем из материала, подходящего под вашу среду. Укажите условия эксплуатации и приложите фото старого нагревателя.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
