Тэн для профессиональной кофемашины 230V 4700W/ L-54 см. ISISAN Италия

4,7 кВт мощность
230 В напряжение
540 мм длина
11,3 Ом сопротивление в работе

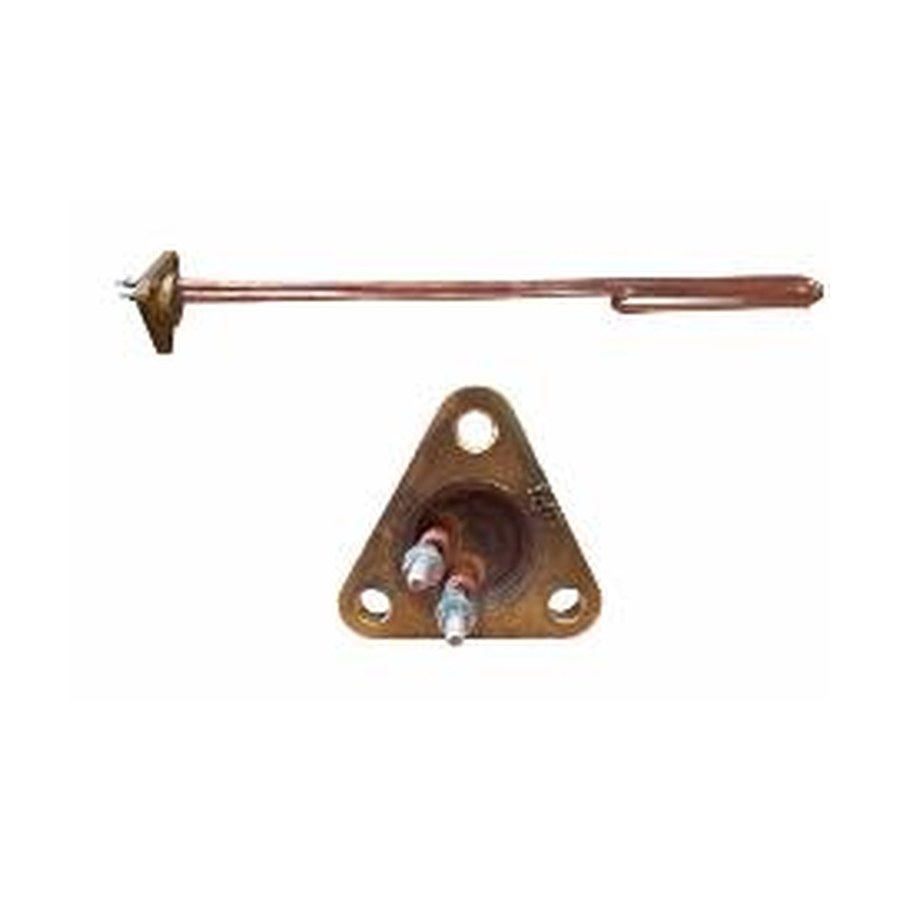

Тэн для профессиональной кофемашины 230V 4700W/ L-54 см. ISISAN Италия, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинав этом товаре 540 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 4,7 кВт; можно меньше или больше, примерно от 2,8 кВт до 6,6 кВт, если удельная нагрузка остаётся в норме
Напряжениев этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Сверьте длину 54 см вашего ТЭНа ISISAN для кофемашины

  • Сравните общую длину вашего старого ТЭНа с указанной 54 см. Отклонение допускается только в пределах, заданных посадочным местом.
  • Проверьте форму: прямой или изогнутый. Убедитесь, что совпадает тип крепления (резьба, фланец, штуцер) и расположение выводов.
  • Сопоставьте штекеры или клеммы на выводах. Сечение контакта должно подходить под штатную колодку кофемашины.
  • Сверьте габарит по всей длине с учётом зоны нагрева (активная часть не должна упираться в стенки бака).
  • Убедитесь, что ваш старый нагреватель рассчитан на 230 В, а нужная мощность 4,7 кВт. Рассчётный ток 20,43 А и сопротивление 11,3 Ом служат ориентиром для проверки мультиметром, если вы решите использовать этот метод.

Приложите фото старого ТЭНа 230V 4700W с двух сторон

  • Фото вашего старого ТЭНа с двух сторон, включая место крепления и выводы.
  • Чёткий чертёж или эскиз с проставленной длиной 54 см, расстоянием между осями крепления (если их два) и формой.
  • Модель и марка кофемашины (ISISAN Италия) и, по возможности, её серийный номер.
  • Тип и расположение контактов (под винт, под клемму, их количество).
  • Если есть, укажите материал колбы или особенности среды (вода, пар). Мы делаем по образцу, фото, чертежу.

Подготовим копию ТЭНа 4700W с изменённой длиной под вашу кофемашину

Если точная копия не подходит, мы можем изготовить ТЭН с изменённой длиной, формой, мощностью или напряжением. По заказу меняем тип крепления и материал оболочки в зависимости от рабочей среды. Пришлите фото или чертёж старой детали с пометками, что нужно изменить.

ТЭН для профессиональной кофемашины: в каком оборудовании

Такие нагреватели ставят в кофемашинах, где они встроены в термоблок компактного проточного нагревателя. Также их используют в профессиональных посудомоечных машинах в узле бойлера ополаскивания или в ванне мойки. Во фритюрницах профессионального типа нагреватель располагается как погружной элемент непосредственно в ванне с маслом.

Вопросы

Длина моего старого ТЭНа 52 см. Вы сделаете такой же, но короче?

Да, сделаем. Пришлите фото и точные размеры старого ТЭНа с пометкой нужной длины.

У меня нестандартное крепление. Вы сможете повторить резьбу или фланец с моего образца?

Да, сделаем по вашему образцу. Приложите фото крепления и, если возможно, чертёж с размерами.

Мне нужно другое напряжение, например 220 В. Это возможно для этой детали?

Да, сделаем под ваше напряжение. Укажите нужное значение в заказе.

Мне нужно, чтобы ТЭН работал не в воде, а в масле. Вы поменяете материал?

Да, сделаем из материала, подходящего для вашей среды. Уточните тип жидкости при заказе.
