ТЭН-Миасс

Трубчатый ТЭН · повтор по образцу

ТЭН Чайника 40-3-7,4/1,25 П 220 ПЛАНКА (штуцер) . Мощность 1,25кВт

1,25 кВт мощность

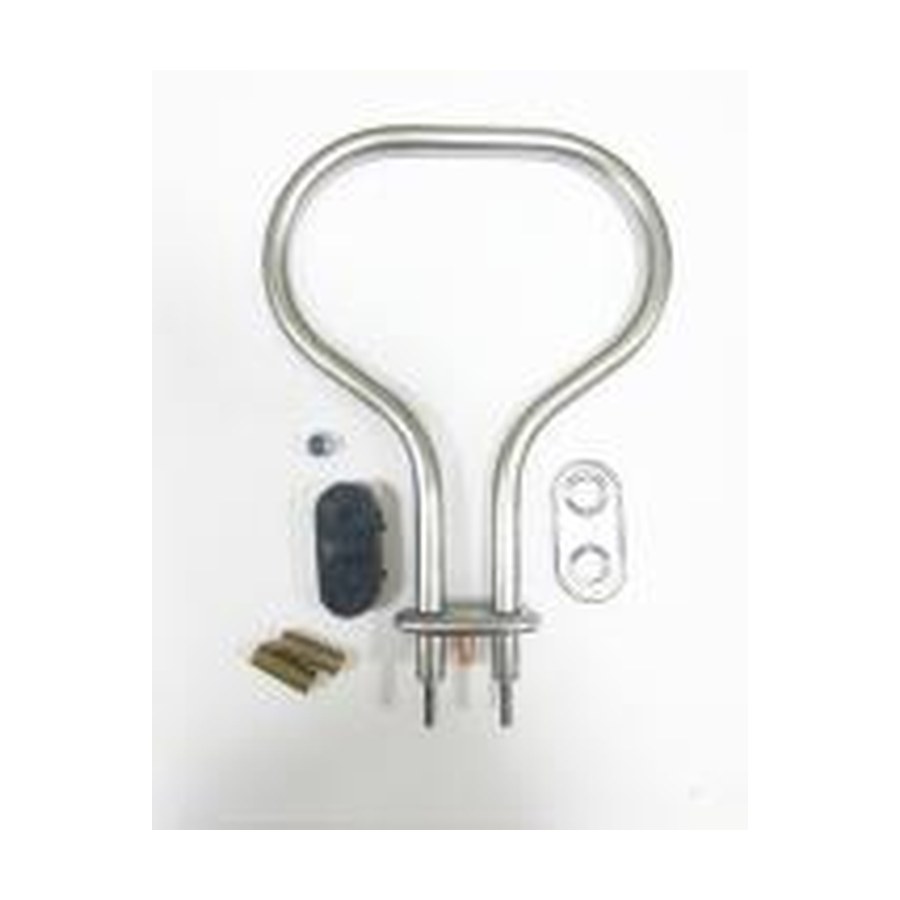

ТЭН Чайника 40-3-7,4/1,25 П 220 ПЛАНКА (штуцер) . Мощность 1,25кВт, фото из каталога

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкапо среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Проверка соответствия вашей детали

  • Сверьте форму: этот ТЭН выполнен как буква П с двумя параллельными трубками и скругленной дугой в верхней части.
  • Убедитесь, что на одной стороне есть квадратная площадка (планка) с отверстиями под болты, а на другой стороне - штуцер (короткая трубка-вывод).
  • Сравните мощность: в маркировке указано 1,25 кВт, напряжение 220 В.
  • Проверьте обозначение в названии: «40-3-7,4/1,25 П 220 ПЛАНКА (штуцер)». Если на вашей детали есть похожий код, это ваш вариант.
  • Оцените общую геометрию: длина трубок и расстояние между ними должны совпадать с вашим образцом. Приложите старую деталь для точного сравнения.

Что прислать для заказа этой детали

  • Чёткое фото старого ТЭН с двух сторон, чтобы были видны форма подковы, планка и штуцер.
  • Размеры между центрами отверстий на планке и расстояние от планки до конца штуцера.
  • Длину прямых участков трубок от дуги до планки и от дуги до штуцера.
  • Укажите маркировку, если она сохранилась на детали или в документации.
  • Сообщите, какая среда будет нагреваться (вода, масло, воздух), если она отличается от типовой.
  • Приложите эскиз или чертёж с указанием всех габаритов, если деталь нестандартная.

Если нужен не точно такой же

Делаем по образцу, фото или чертежу. По заказу меняем длину трубок, расстояние между ними, тип крепления или материал трубки под вашу среду. Для этого пришлите старую деталь с пометками о желаемых изменениях.

Где применяют такие нагреватели

Такие нагреватели ставят в электрочайниках, стиральных машинах и посудомоечных машинах. В электрочайнике нагреватель расположен в основании корпуса. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.

Вопросы

Можно ли сделать такой ТЭН на напряжение 380 В?

Да, сделаем. Для этого пришлите мощность, которая вам нужна, и ваше напряжение.

Подойдёт ли эта деталь для нагрева масла?

Да, сделаем такой ТЭН в исполнении для масла. Пришлите фото старого нагревателя и укажите рабочую температуру.

Можно ли изменить длину трубок?

Да, сделаем с другой длиной. Приложите чертёж или образец с нужными размерами.

У меня крепление не на планке, а на штуцере с двух сторон. Вы сможете сделать?

Да, сделаем с двумя штуцерами. Пришлите эскиз крепления и размеры резьбы.

Заявка на расчёт

Оставьте телефон, e-mail или оба: ответим туда, где удобнее.

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
