ТЭН-Миасс

Трубчатый ТЭН · вода · повтор по образцу

Тэн для бойлера Термекс 2000 Вт ИЗОГНУТЫЙ из нержавейки (на фланце Ø72мм), с 2 трубками под термодатчики (+сил

2 кВт мощность

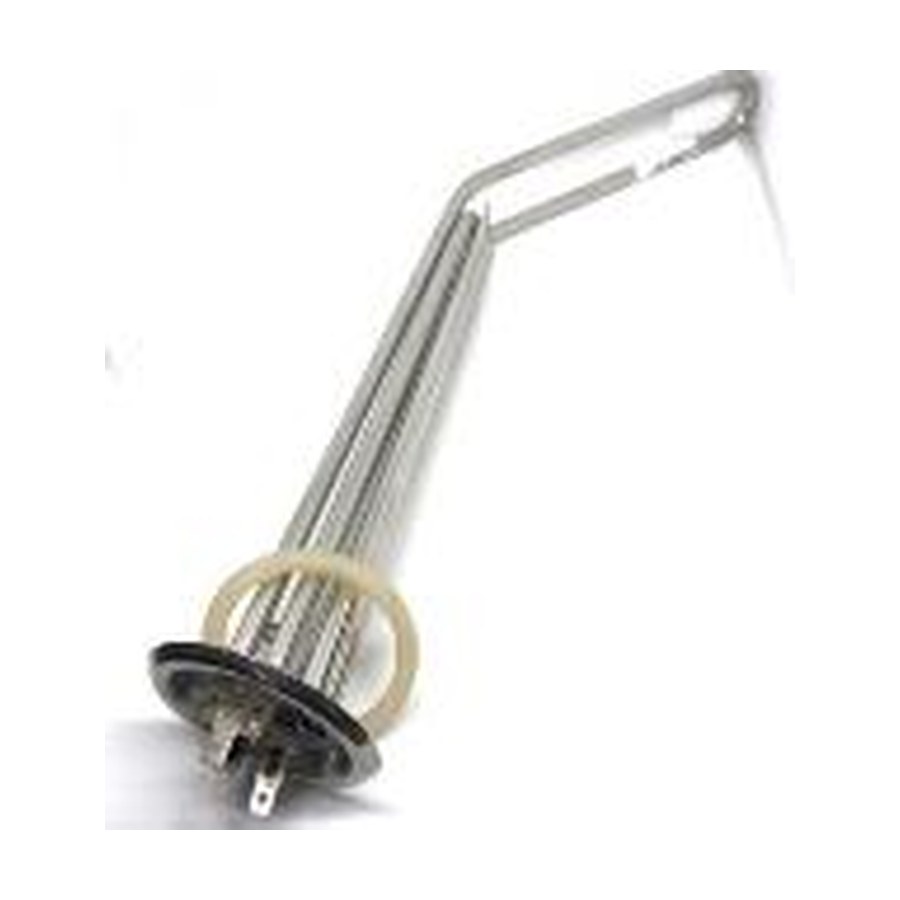

Тэн для бойлера Термекс 2000 Вт ИЗОГНУТЫЙ из нержавейки (на фланце Ø72мм), с 2 трубками под термодатчики (+сил, фото из каталога

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длинапо старому ТЭН, от 150 до 6300 мм
Диаметр трубкипо старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощностьв этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжениекак у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Формапрямой, U, W, M, Г-образный или по эскизу
Креплениекак на старом ТЭН: штуцер с гайкой или фланец
Оболочкадля воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Изогнутый ТЭН Термекс 2000 Вт с фланцем 72 мм

  • Проверьте форму: это изогнутый ТЭН, повторяющий изгиб старой детали.
  • Крепление: фланец Ø72 мм с отверстиями под болты. Убедитесь, что у вашего фланца такой же диаметр и расположение крепежа.
  • Выводы: две отдельные трубки под термодатчики. На вашей детали должно быть два глухих отверстия или гильзы.
  • Мощность: 2000 Вт. Сверьте с маркировкой или паспортом бойлера.
  • Материал: корпус из нержавейки. Если старая деталь магнитная, это не наш вариант.

Сверка по шильдику бойлера Термекс для замены

  • Модель бойлера Термекс (или аналога) с шильдика.
  • Фото старого фланца со стороны крепления к баку, включая расположение отверстий под термодатчики.
  • Фото изогнутого ТЭНа в профиль, чтобы был виден радиус изгиба.
  • Длину трубки от фланца до дальнего конца изгиба (без учёта контактов). Измерьте рулеткой.
  • Уточните, нужен ли силиконовый уплотнитель в комплекте (входит по умолчанию).

Заказ нестандартной длины или мощности для ТЭН на фланец

Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, вылет термодатчиков, мощность, напряжение, тип крепления и материал корпуса. Пришлите эскиз или образец, и мы изготовим под вашу задачу.

Куда ставят ТЭН для бойлера Термекс

Такие нагреватели ставят в накопительные водонагреватели (бойлеры) и промышленные бойлеры ГВС для котельных и ЖКХ. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец, рядом с ним крепится магниевый анод. В промышленном бойлере блок ТЭН с термостатом вкручивается в бак через резьбовой штуцер.

Вопросы

Можно ли сделать такой же ТЭН на 220 В, если у меня сеть 220 В, а в названии мощность 2000 Вт?

Да, сделаем. Пришлите фото старой детали и укажите желаемое напряжение.

Фланец подходит, но у меня другое расположение отверстий под термодатчики. Вы можете изменить?

Да, сделаем. Приложите чертёж или точный замер расстояния между отверстиями на вашем фланце.

Нужен такой же изгиб, но длина трубки на 3 см короче. Это возможно?

Да, сделаем. Укажите желаемую длину в заказе или приложите эскиз.

Мне нужен такой ТЭН, но из меди, а не из нержавейки, для агрессивной воды.

Да, сделаем из другого материала по вашему образцу. Пришлите фото старого ТЭНа и укажите среду эксплуатации.
