Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

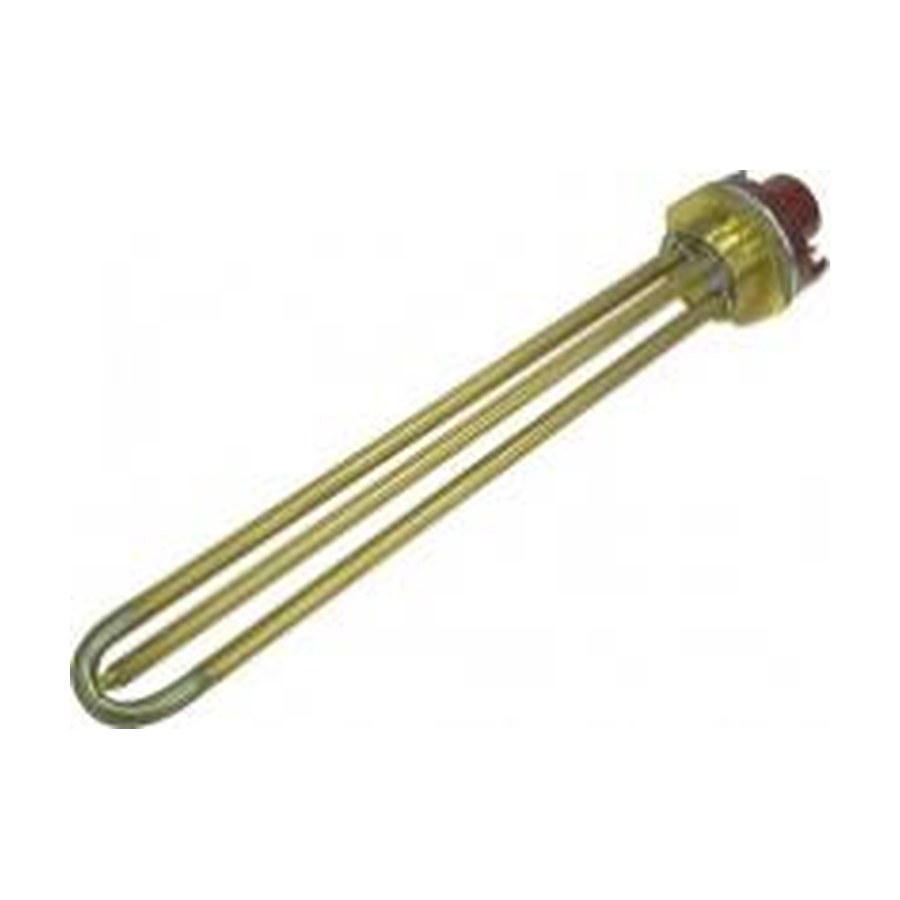

Тэн 1,5 кВт с резьбой 1 1/4" для замены
- Сверьте посадочную резьбу. У этого ТЭНа резьба 1 1/4" под гайку. Убедитесь, что резьба на вашем оборудовании совпадает.
- Сравните мощность. В данном нагревателе 1,5 кВт. Проверьте, такая же мощность стоит на вашей старой детали.
- Оцените общую длину. Измерьте длину своего ТЭНа от торца резьбы до противоположного конца. Наш образец прямой, без изгибов.
- Посмотрите на выводы. У этого ТЭНа контакты под клеммы. Уточните, подходит ли такой тип подключения к вашей схеме.
- Учитывайте наличие терморегулятора. Деталь идет с терморегулятором. Если в вашем узле он не предусмотрен, уточните это при заказе.
Посадочная резьба 1 1/4" под гайку для проверки совместимости
- Фото старого ТЭНа с торца, чтобы был виден диаметр и расположение контактов.
- Фото старого ТЭНа в сборе с резьбовой частью и терморегулятором, если он был.
- Измеренную длину трубки от края резьбы до конца. Укажите, меряли по прямой или по дуге.
- Чертеж или эскиз с размерами, если деталь не прямая или имеет нестандартные выступы.
- Образец старого нагревателя. По нему мы сделаем точную копию.
- Уточните, нужен ли терморегулятор именно в комплекте. Если да, укажите диапазон регулировки, который был на старом.
Изготовим нагреватель 1,5 кВт по вашему образцу
Мы делаем по образцу, фото или чертежу. По заказу меняем напряжение, мощность, общую длину трубки и тип материала оболочки под вашу среду. Для этого приложите к заказу описание условий работы и ваши требования к изменениям.
Где применяют ТЭН на резьбе
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и стиральных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо резьбовую втулку, контактирует с водой. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать этот ТЭН на напряжение 220 В, если у меня сеть 380 В?
Да, сделаем. Приложите к заказу желаемое напряжение и мощность.
Подойдет ли эта резьба 1 1/4" для моего бака, если там стояла другая резьба?
Нет, резьба должна совпадать. Если у вас другой типоразмер, пришлите образец или чертеж вашего крепления, и мы изготовим ТЭН под вашу резьбу.
Можно ли изменить длину трубки, если мой старый нагреватель короче?
Да, сделаем другую длину. Укажите точный размер в миллиметрах от края резьбы до конца трубки.
У меня агрессивная среда, нужен другой материал оболочки, не как в стандартном ТЭНе.
Да, сделаем из материала, стойкого к вашей среде. Приложите к заказу информацию о составе среды, температуре и давлении.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
